Descrição

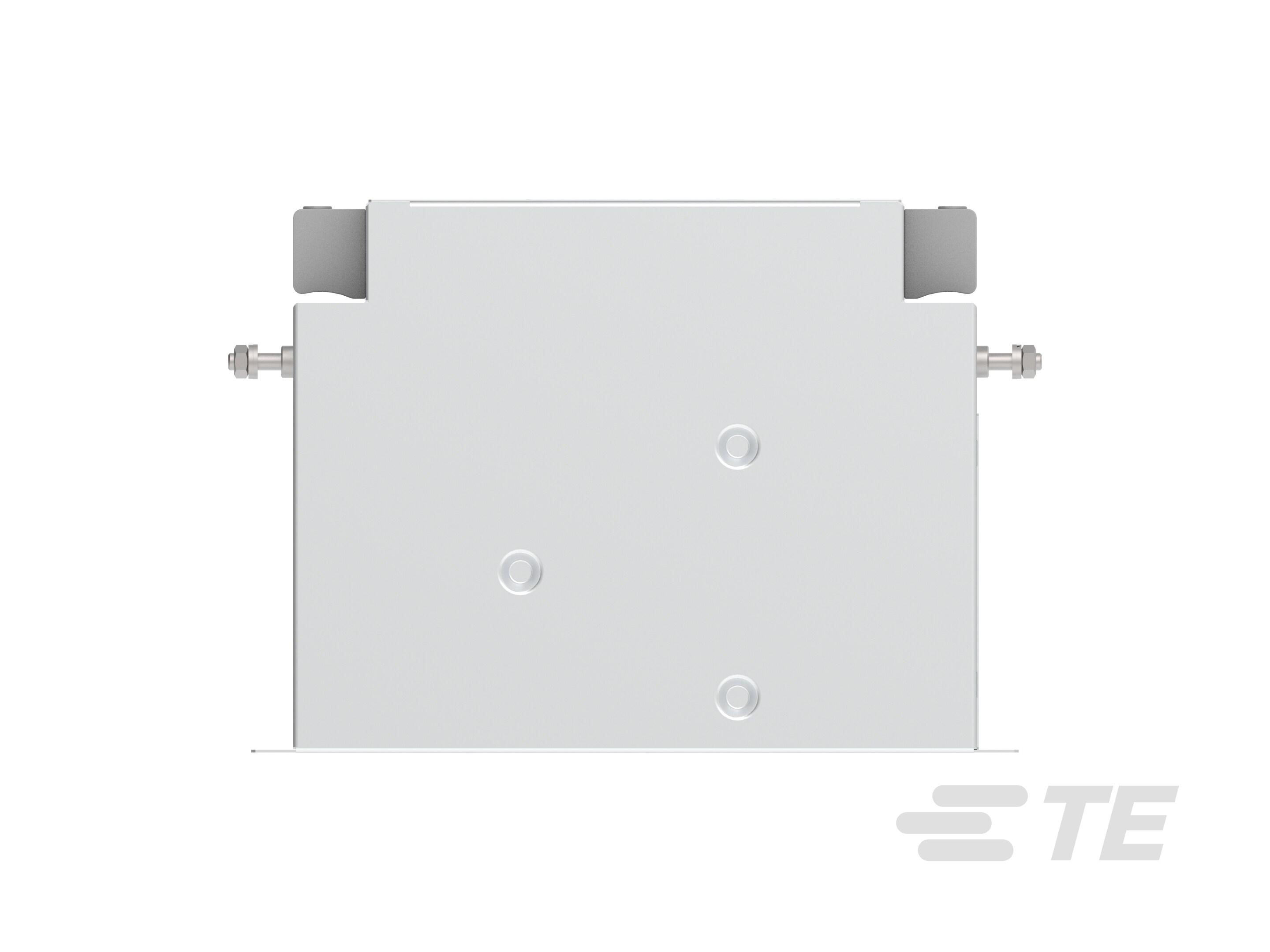

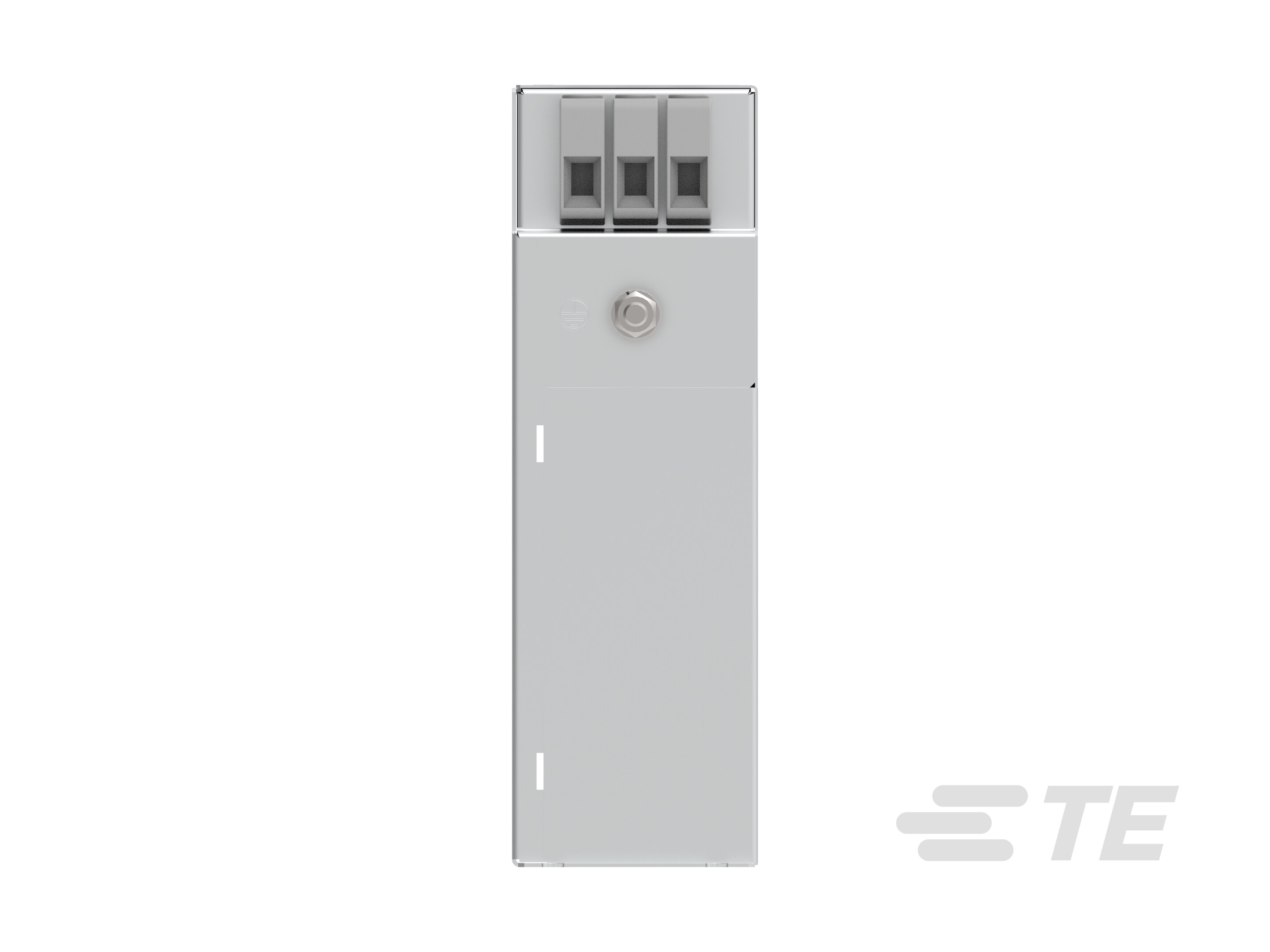

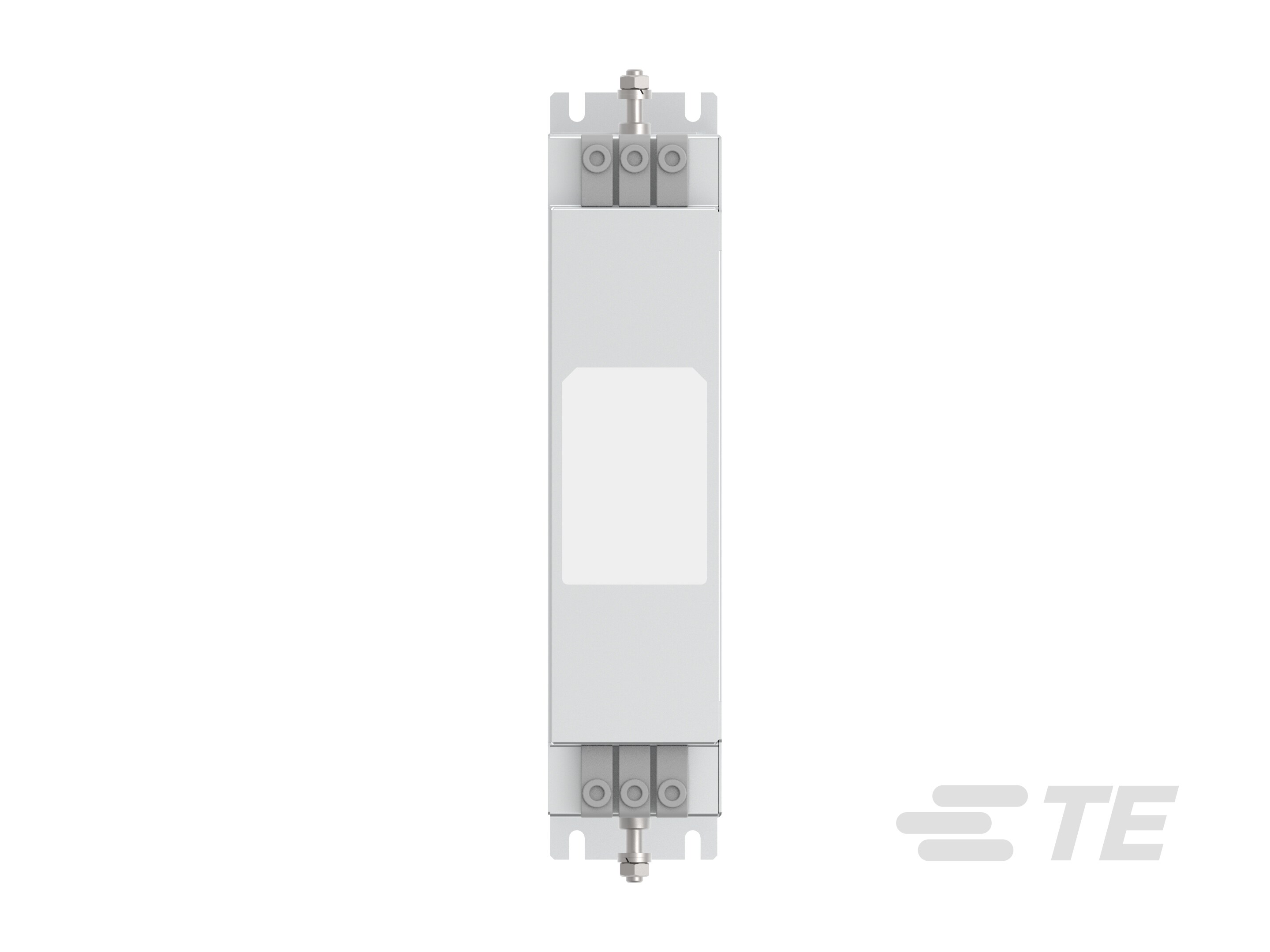

Filtro EMI FN3288HV-40-33-C25-R65: mais controle contra ruídos em sistemas industriais

O S IND EMI Filter FN3288HV-40-33-C25-R65 é um filtro EMI/RFI industrial da família FN3288HV, desenvolvido para ajudar a reduzir interferências eletromagnéticas conduzidas em sistemas de alimentação.

Por isso, ele é indicado para aplicações industriais que utilizam inversores de frequência, acionamentos de motores, fontes chaveadas, conversores e equipamentos de automação. Além disso, sua aplicação contribui para uma operação mais estável em painéis elétricos, máquinas e sistemas de controle.

Durante o funcionamento, equipamentos de potência realizam chaveamentos rápidos. Consequentemente, podem gerar ruídos de alta frequência que circulam pelos cabos de alimentação e interferem em outros dispositivos conectados à mesma rede.

Nesse cenário, o filtro EMI atua entre a rede elétrica e o equipamento, ajudando a atenuar interferências conduzidas. Dessa forma, o FN3288HV-40-33-C25-R65 apoia projetos de compatibilidade eletromagnética e contribui para uma instalação mais confiável.

Atenção: a referência “40” pode estar relacionada a uma corrente nominal de 40 A. No entanto, essa informação deve ser confirmada na ficha técnica oficial, juntamente com tensão, número de fases, corrente de fuga, curva de atenuação, dimensões e esquema elétrico.

Características do filtro EMI industrial FN3288HV-40-33-C25-R65

O FN3288HV-40-33-C25-R65 pertence à categoria de filtros EMI industriais. Portanto, foi desenvolvido para integrar sistemas de alimentação que precisam controlar ruídos elétricos conduzidos.

Entre suas principais características, destacam-se:

• Produto: filtro EMI/RFI industrial;
• Família: FN3288HV;
• Modelo: FN3288HV-40-33-C25-R65;
• Código associado: 820863-SF;
• Aplicação provável: inversores, conversores, servodrives, fontes e acionamentos;
• Função principal: atenuação de interferências eletromagnéticas conduzidas;
• Uso indicado: painéis elétricos, máquinas e sistemas de automação;
• Corrente sugerida pelo código: possível classificação de 40 A, sujeita à confirmação técnica;
• Fabricante associado: TE Connectivity.

Controle de interferências conduzidas

Durante o chaveamento, inversores de frequência e fontes industriais podem produzir componentes de alta frequência. Como resultado, esses sinais podem se propagar pela rede elétrica e alcançar CLPs, sensores, módulos de comunicação e outros circuitos sensíveis.

Assim, o filtro EMI cria uma barreira adicional entre a fonte de ruído e a rede de alimentação. Consequentemente, ele pode ajudar a limitar a transmissão de interferências para outros equipamentos do sistema.

Além disso, o componente pode fazer parte de uma estratégia mais ampla de compatibilidade eletromagnética. Essa estratégia também pode incluir aterramento adequado, blindagem, separação entre cabos de potência e sinal e roteamento correto dos condutores.

Validação da configuração

A referência completa FN3288HV-40-33-C25-R65 identifica uma variante específica da família. Entretanto, os significados exatos dos códigos “33”, “C25” e “R65” devem ser confirmados na documentação oficial da TE Connectivity.

Antes da especificação, verifique:

• tensão nominal;
• número de fases;
• frequência de operação;
• corrente nominal;
• corrente de fuga;
• curva de atenuação;
• esquema elétrico;
• tipo de terminal;
• seção máxima dos cabos;
• dimensões;
• método de montagem;
• faixa de temperatura;
• condições de aterramento.

Dessa maneira, sua equipe evita incompatibilidades e seleciona o filtro conforme as exigências reais da instalação.

Benefícios para inversores, painéis e sistemas de automação

O filtro EMI FN3288HV-40-33-C25-R65 ajuda a controlar o ruído conduzido na alimentação. Por isso, pode contribuir para uma operação mais previsível e confiável em sistemas industriais.

Maior estabilidade para equipamentos eletrônicos

O filtro pode reduzir a propagação de interferências entre equipamentos conectados à mesma rede. Dessa forma, contribui para preservar o funcionamento de CLPs, sensores, controladores, módulos de comunicação e outros circuitos sensíveis.

Além disso, ajuda a diminuir o impacto dos ruídos gerados por inversores, fontes chaveadas e acionamentos de motores. Como consequência, o painel pode apresentar uma operação mais estável.

Menor risco de falhas intermitentes

Falhas provocadas por ruído elétrico nem sempre são fáceis de identificar. Por exemplo, o sistema pode apresentar perda de comunicação, reset inesperado, leitura instável ou alarme sem causa aparente.

Nesse caso, o uso de um filtro EMI corretamente dimensionado pode ajudar a reduzir a propagação do ruído conduzido. Consequentemente, a equipe técnica consegue diminuir o tempo dedicado ao diagnóstico e ao comissionamento.

Apoio à compatibilidade eletromagnética

O filtro também apoia projetos que precisam atender boas práticas de compatibilidade eletromagnética. Entretanto, ele deve ser utilizado em conjunto com outros recursos, como aterramento, blindagem e separação entre cabos.

Assim, o projetista obtém uma solução mais completa para controlar interferências dentro do painel e entre equipamentos próximos.

Mais eficiência na manutenção

Quando o sistema apresenta menos interferências, a manutenção tende a ser mais previsível. Além disso, a redução de falhas intermitentes pode diminuir paradas não planejadas e intervenções repetitivas.

Portanto, o FN3288HV-40-33-C25-R65 pode contribuir para:

• reduzir resets inesperados;
• minimizar perdas de comunicação;
• melhorar a estabilidade dos sinais;
• facilitar o comissionamento;
• reduzir diagnósticos complexos;
• aumentar a previsibilidade do equipamento.

No entanto, o filtro não elimina todos os tipos de interferência. Seu desempenho depende da frequência do ruído, do aterramento, do comprimento dos cabos e do projeto completo de compatibilidade eletromagnética.

Instalação orientada ao desempenho

Para obter melhores resultados, instale o filtro próximo ao equipamento protegido. Além disso, mantenha os cabos de entrada e saída separados, pois a proximidade pode permitir o acoplamento do ruído.

Também é importante utilizar uma conexão de aterramento curta e de baixa impedância. Dessa forma, o sistema aproveita melhor a capacidade de atenuação do filtro.

Diferenciais do filtro EMI FN3288HV-40-33-C25-R65

O principal diferencial do S IND EMI Filter FN3288HV-40-33-C25-R65 é sua aplicação específica no controle de interferências conduzidas em sistemas industriais de potência.

Entre os diferenciais do produto, estão:

• Família FN3288HV voltada à redução de EMI/RFI;
• Referência específica para aplicações industriais;
• Possível capacidade nominal de 40 A, conforme confirmação no datasheet;
• Aplicação em inversores, fontes, conversores e acionamentos;
• Integração ao projeto de compatibilidade eletromagnética;
• Solução direcionada ao controle de ruídos conduzidos;
• Adequação a painéis e máquinas com eletrônica de potência;
• Produto associado ao portfólio industrial da TE Connectivity;
• Possibilidade de melhorar a estabilidade de sistemas de automação.

Função específica no painel

O filtro EMI exerce uma função diferente daquela desempenhada por outros dispositivos elétricos. Enquanto um disjuntor atua principalmente contra sobrecorrentes, o filtro EMI é utilizado para atenuar interferências eletromagnéticas dentro da faixa de desempenho especificada.

Da mesma forma, ele não deve ser confundido com um DPS, um filtro de harmônicas, um reator de linha ou um transformador isolador. Portanto, a seleção deve considerar o tipo de problema identificado no sistema.

Integração com o projeto elétrico

Outro diferencial é a possibilidade de integrar o filtro a uma estratégia completa de controle de ruídos. Assim, o projetista pode combinar o componente com:

• aterramento adequado;
• blindagem de cabos;
• separação entre potência e sinal;
• roteamento correto dos condutores;
• filtros adicionais;
• proteção contra surtos;
• organização interna do painel.

Consequentemente, a instalação pode alcançar um nível superior de controle eletromagnético, desde que todos os elementos sejam corretamente dimensionados.

Verificação antes da compra

Antes de adquirir o produto, confirme a compatibilidade com:

• tensão da rede;
• número de fases;
• corrente da carga;
• frequência de operação;
• sistema de aterramento;
• corrente de fuga admissível;
• espaço disponível no painel;
• tipo de terminal;
• curva de atenuação necessária.

Dessa forma, você reduz o risco de adquirir um componente inadequado e aumenta a possibilidade de obter o desempenho esperado na aplicação.
