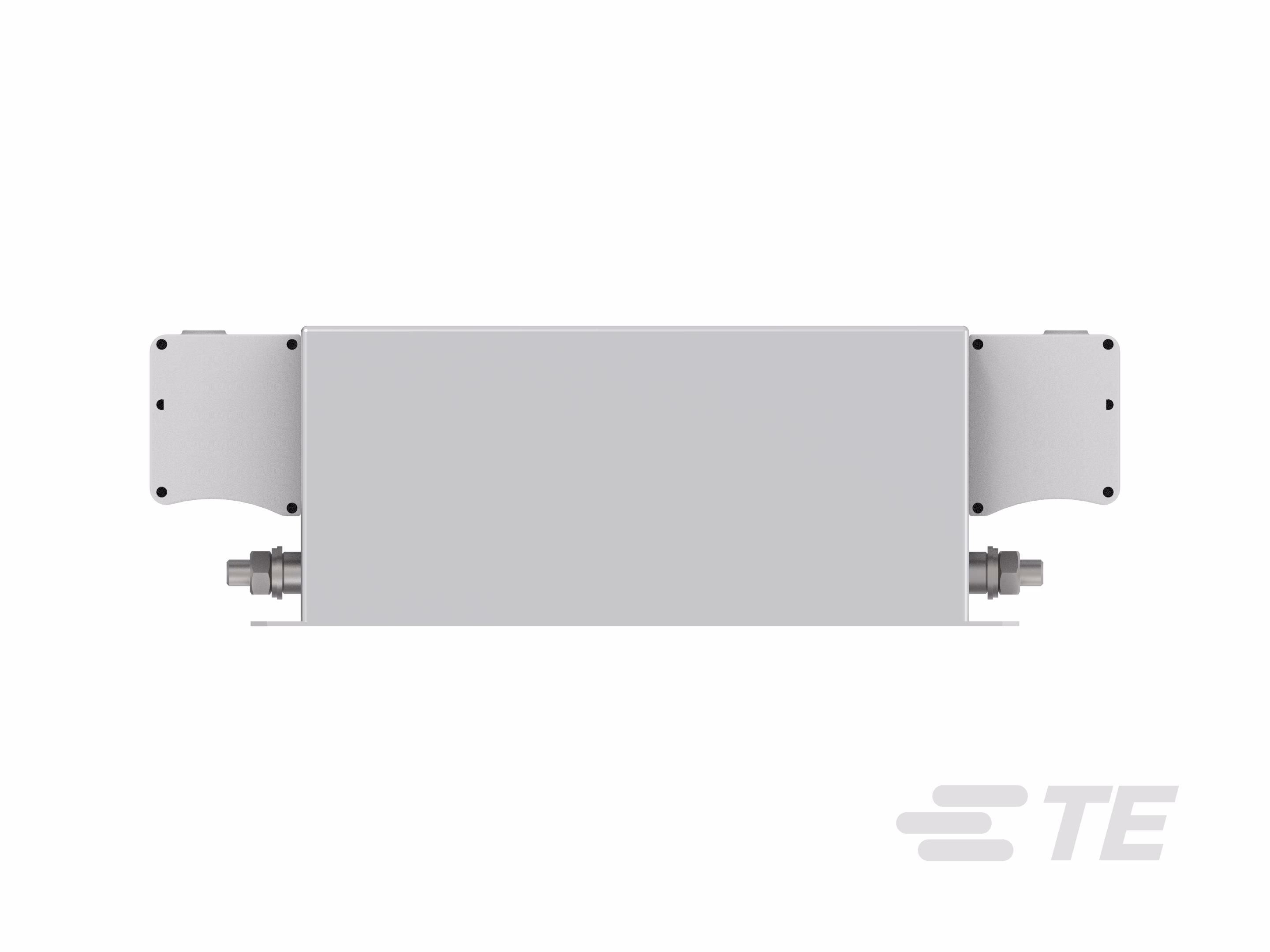

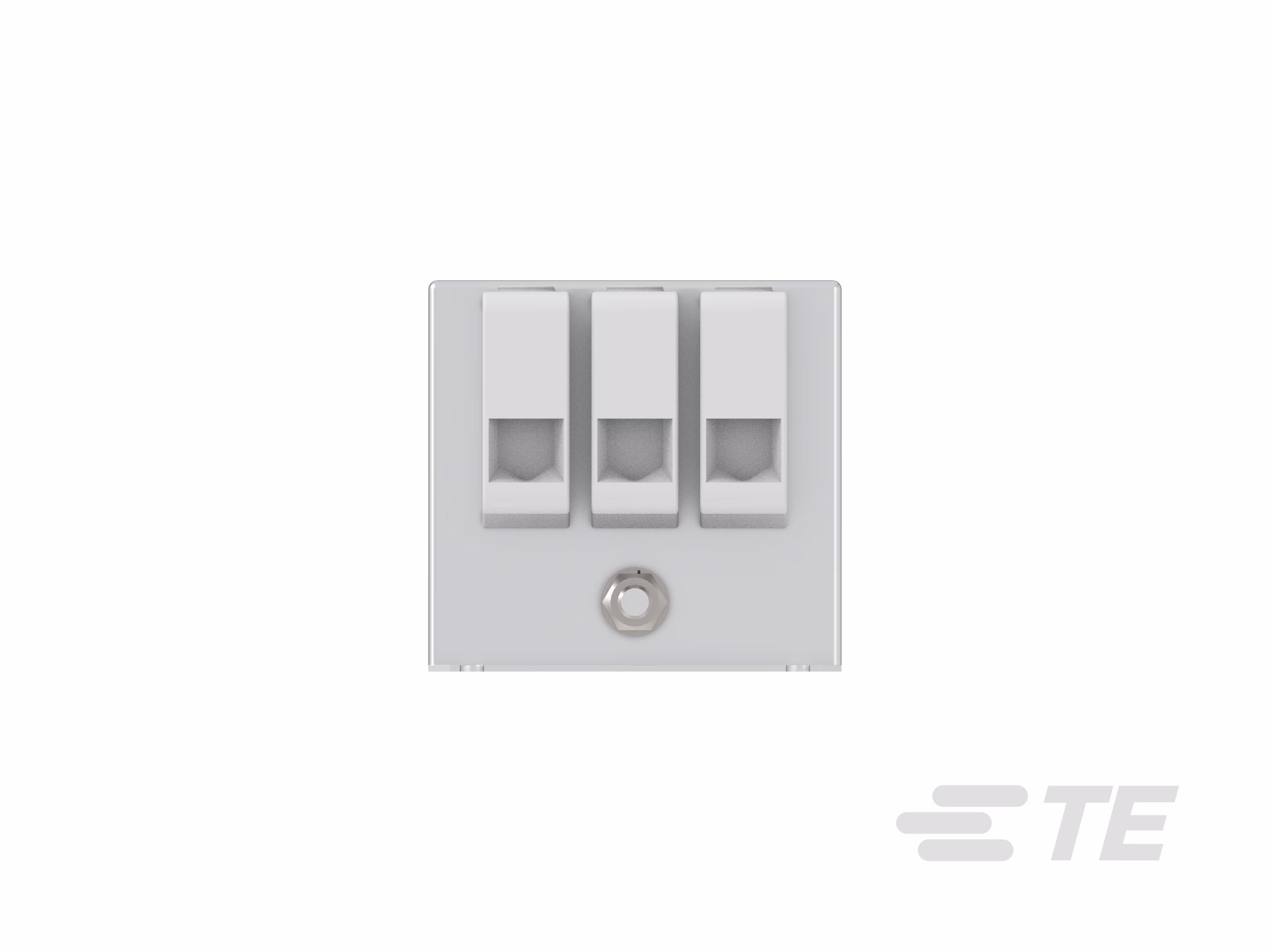

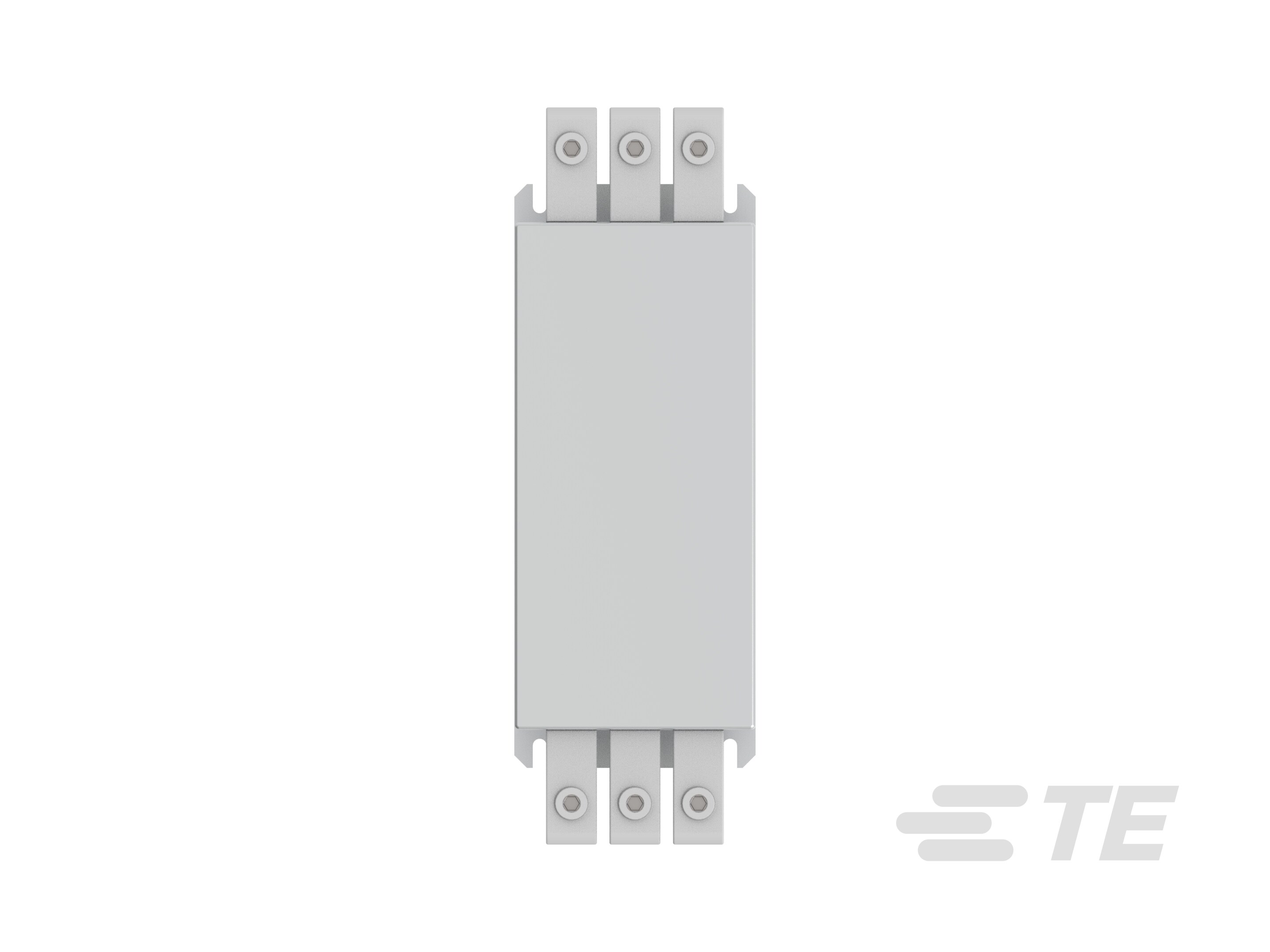

Filtro EMI TE FN3270H-100-35: controle profissional de interferências para sistemas industriais de alta potência

O TE FN3270H-100-35 é um filtro EMI/RFI industrial da família FN3270H, desenvolvido para ajudar a reduzir interferências eletromagnéticas conduzidas em sistemas de alimentação. Com a referência 100 associada à versão de 100 A, o componente atende projetos que exigem controle de ruído em equipamentos de potência, como inversores, acionamentos de motores, servodrives, fontes industriais e painéis de automação.

Quando um equipamento de potência gera ruído na rede, esse distúrbio pode alcançar CLPs, sensores, módulos de comunicação e outros sistemas conectados. Por isso, a aplicação de um filtro EMI adequado ajuda o projetista a separar a alimentação contaminada da alimentação do equipamento protegido, contribuindo para uma operação mais estável e para o atendimento aos requisitos de compatibilidade eletromagnética.

Nota técnica: confirme na ficha oficial do código FN3270H-100-35 a tensão nominal, o número de fases, a corrente de fuga, a atenuação, o esquema elétrico, as dimensões e o significado exato do sufixo “-35” antes da especificação definitiva.

Características do filtro EMI TE FN3270H-100-35

O FN3270H-100-35 foi desenvolvido para integrar sistemas industriais que precisam controlar interferências conduzidas em linhas de alimentação de alta corrente.

• Fabricante: TE Connectivity;
• Família: FN3270H;
• Categoria: filtro EMI/RFI industrial;
• Corrente indicada pelo código: 100 A, conforme validação na documentação do fabricante;
• Aplicação: redução de ruídos conduzidos em sistemas de potência;
• Uso recomendado: inversores, servodrives, acionamentos de motores, fontes chaveadas e painéis industriais;
• Integração: instalação entre a alimentação e o equipamento que precisa de proteção contra interferências;
• Projeto: aplicação em sistemas industriais de potência e automação.

O filtro atua sobre componentes de alta frequência presentes nas linhas elétricas. Dessa maneira, ele ajuda a limitar a propagação do ruído gerado por dispositivos de comutação, conversores e acionamentos eletrônicos.

Além disso, o componente pode fazer parte de uma estratégia completa de EMC, junto com aterramento adequado, separação física entre cabos de potência e sinal, blindagem, roteamento correto e controle das conexões dentro do painel.

Benefícios para painéis, inversores e automação industrial

O TE FN3270H-100-35 ajuda a reduzir problemas causados por interferências conduzidas e, consequentemente, contribui para uma instalação mais previsível e confiável.

• Reduz a propagação de ruídos pela alimentação, evitando que interferências alcancem outros equipamentos;
• Ajuda a proteger circuitos sensíveis, como CLPs, módulos de I/O, sensores e sistemas de comunicação;
• Apoia o cumprimento de requisitos de compatibilidade eletromagnética;
• Atende aplicações de maior corrente, caso a classificação de 100 A seja confirmada para essa versão;
• Melhora a separação entre circuitos ruidosos e circuitos sensíveis;
• Contribui para reduzir falhas intermitentes relacionadas a perturbações elétricas;
• Facilita o desenvolvimento de painéis industriais mais organizados;
• Aumenta a confiança na operação de inversores, motores e conversores.

Por exemplo, um inversor de frequência pode gerar ruídos durante os chaveamentos que controlam o motor. Esses ruídos podem circular pela rede e interferir em equipamentos próximos. Nesse cenário, o filtro EMI atua como uma barreira adicional e ajuda a controlar a energia de alta frequência antes que ela se espalhe pelo sistema.

Além disso, o filtro pode simplificar a análise de problemas em campo. Com a alimentação devidamente filtrada e os cabos corretamente organizados, a equipe técnica consegue investigar falhas de comunicação, resets e comportamentos instáveis com mais precisão.

Entretanto, o filtro não substitui o projeto completo de EMC. Para obter o melhor resultado, instale o componente próximo ao ponto de entrada da alimentação, separe os cabos de entrada e saída e utilize uma conexão de aterramento curta e eficiente.

Diferenciais do TE FN3270H-100-35

O principal diferencial do FN3270H-100-35 está na combinação entre a família FN3270H, a aplicação em sistemas industriais de potência e a referência de 100 A indicada no código.

• Foco específico em interferência EMI/RFI conduzida;
• Aplicação em equipamentos industriais de alta potência;
• Possível capacidade nominal de 100 A, conforme confirmação da ficha técnica;
• Adequação a inversores, servodrives e acionamentos de motores;
• Integração direta ao projeto de EMC do painel;
• Aplicação profissional em sistemas de automação e energia;
• Desenvolvimento TE Connectivity, marca reconhecida em soluções de conectividade e proteção para aplicações industriais.

Diferentemente de um estabilizador, transformador ou protetor contra surtos, o FN3270H-100-35 atua especificamente na redução de interferências eletromagnéticas conduzidas dentro da faixa de desempenho para a qual foi projetado. Portanto, o projetista deve selecionar o filtro com base na tensão, corrente, número de fases, frequência, corrente de fuga e curva de atenuação exigidas pelo sistema.
