Descrição

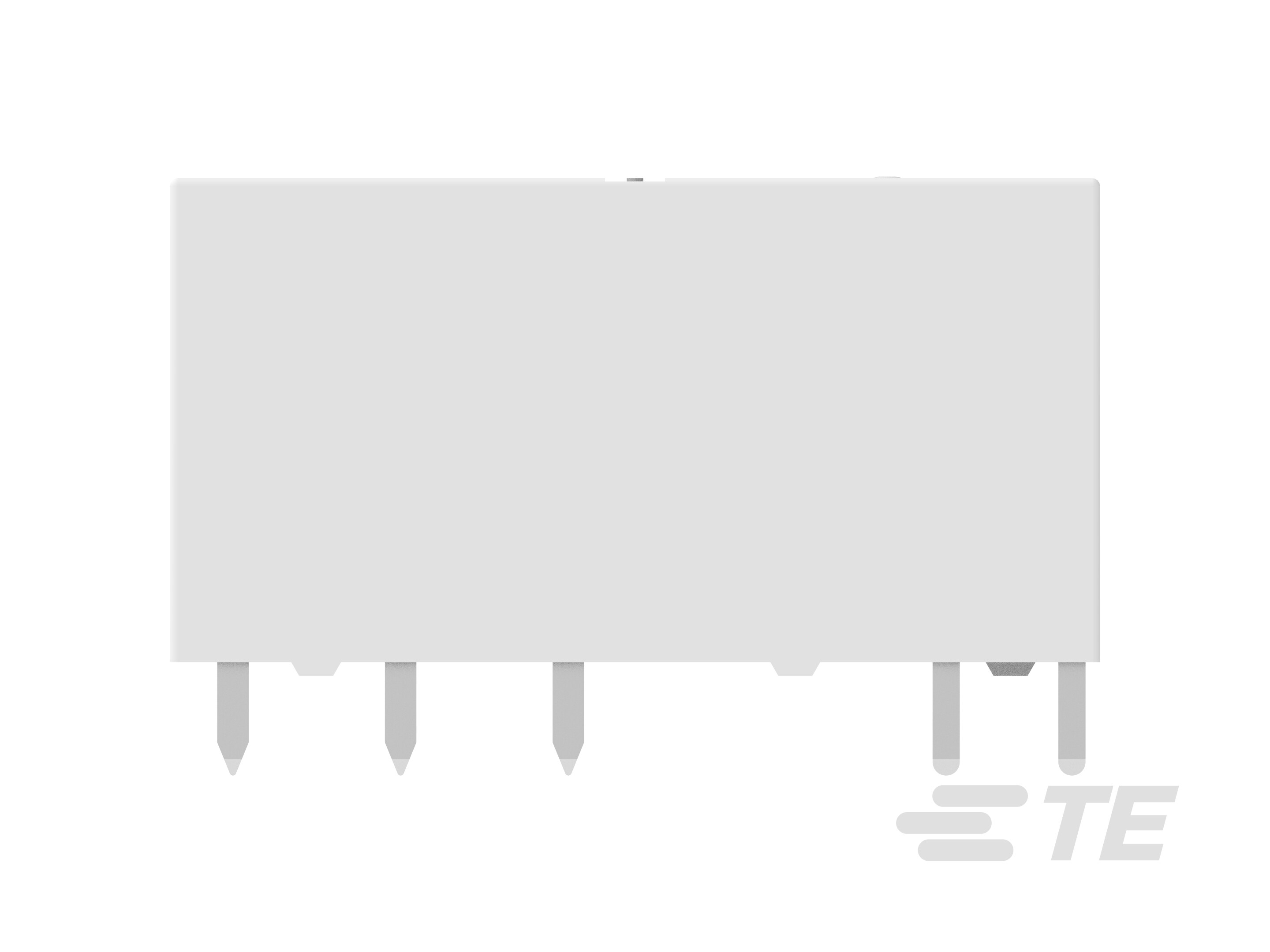

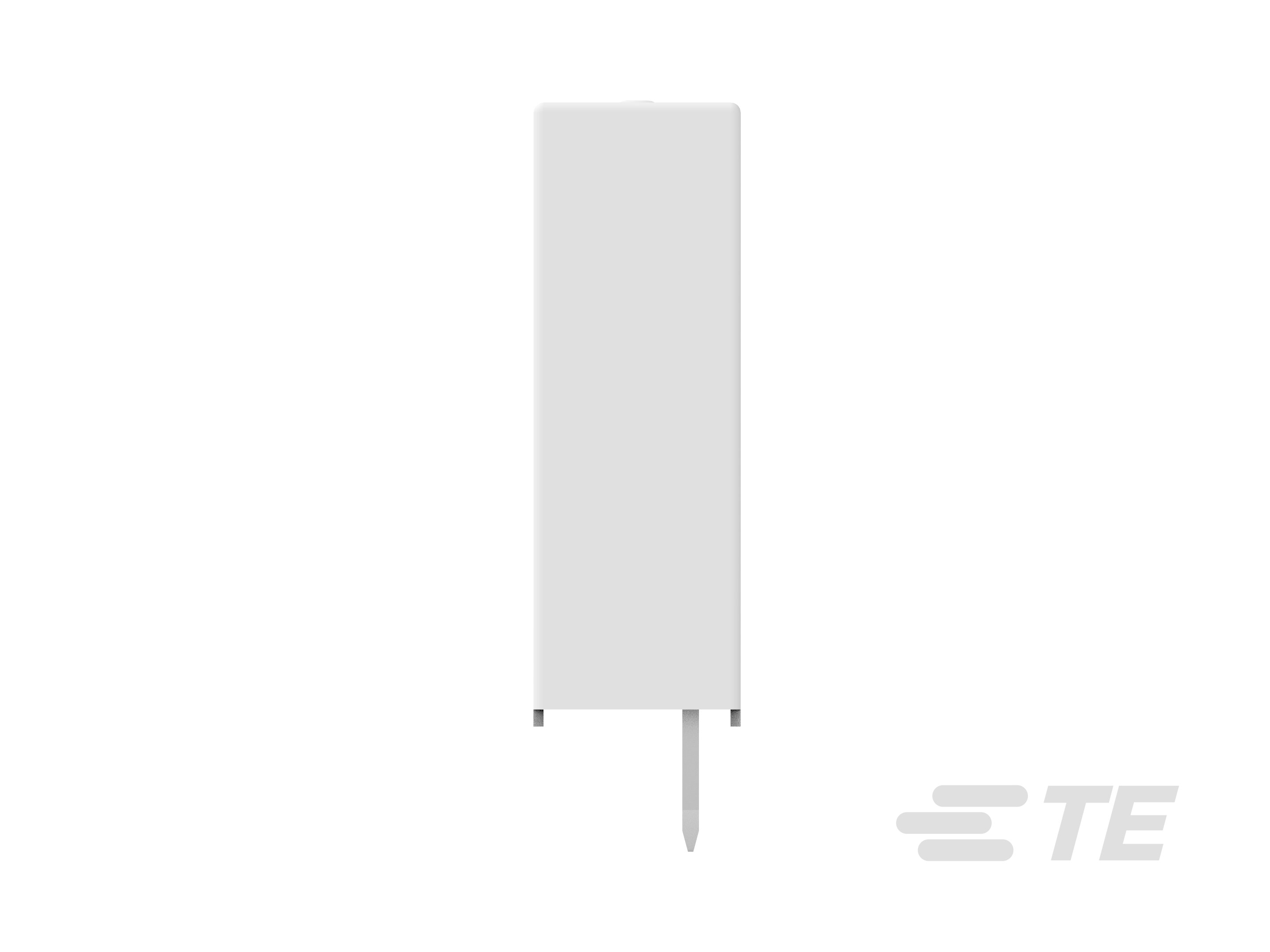

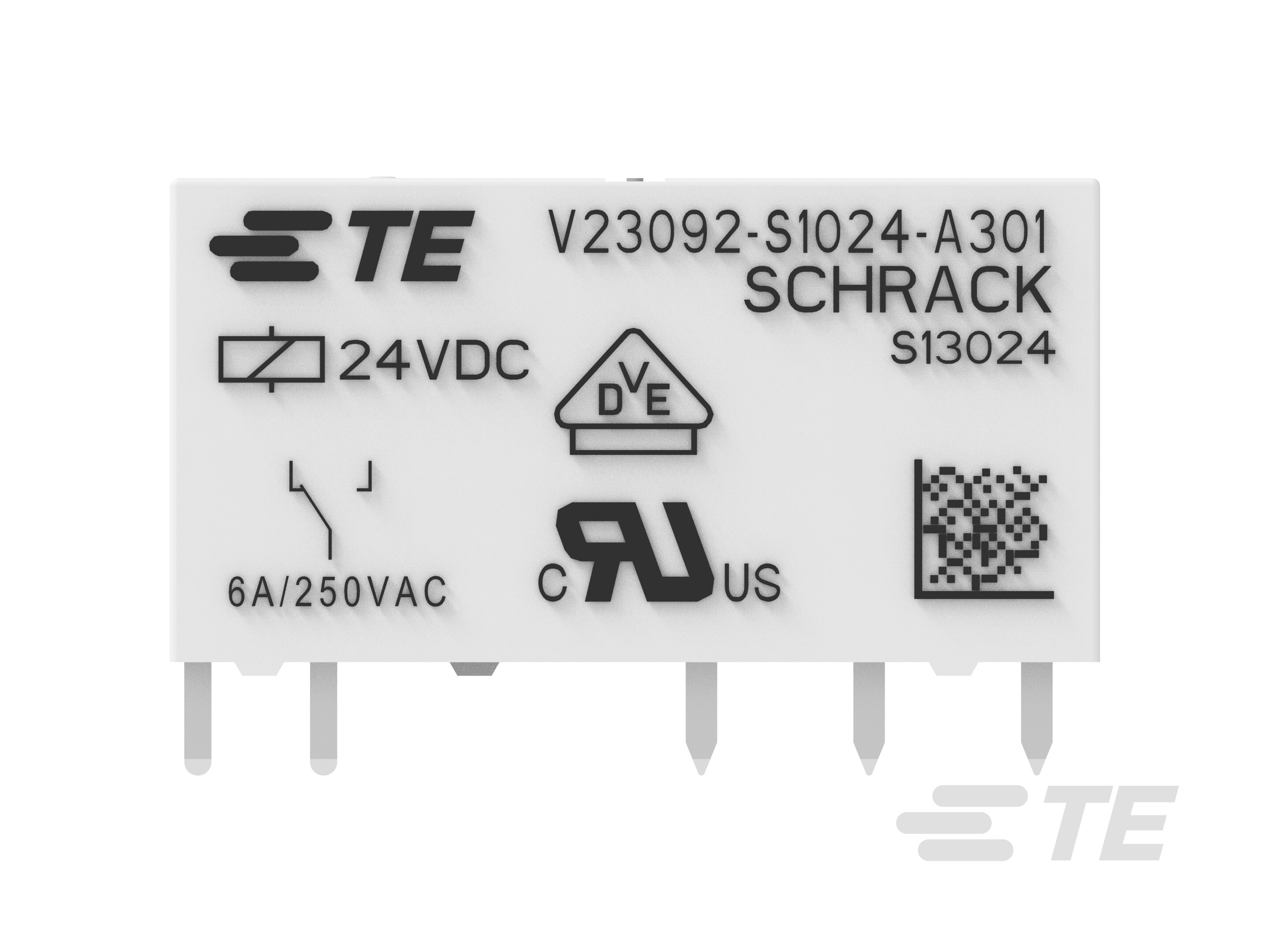

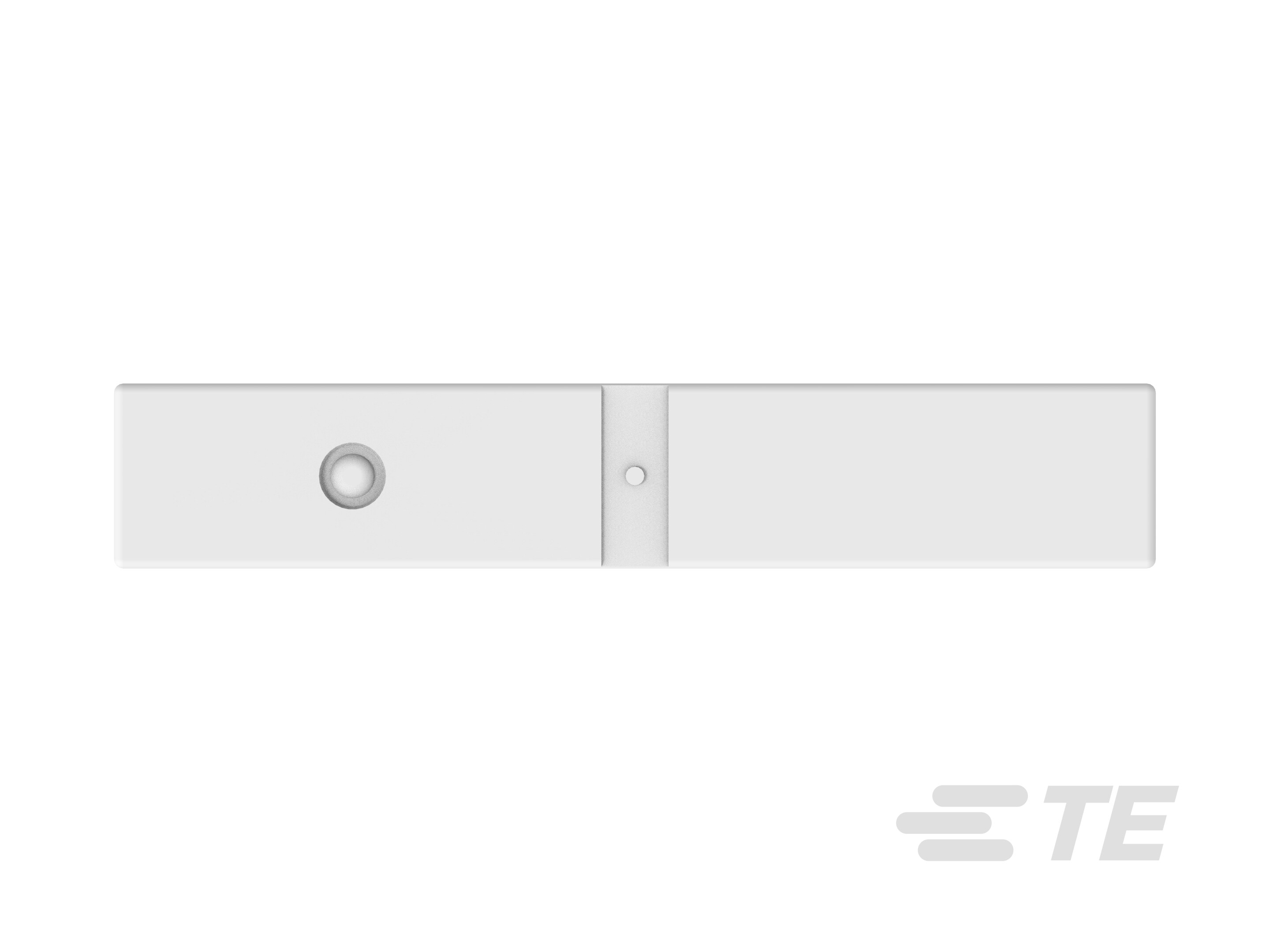

Relay Schrack PPI V23092-S1024-A301: comutação confiável para automação industrial

O Relay Schrack PPI V23092-S1024-A301, código TE Connectivity 1956024-4, é um relé eletromecânico desenvolvido para a comutação de circuitos em painéis de controle, máquinas industriais e sistemas de automação.

Além disso, o componente pode atuar como uma interface entre circuitos de comando e cargas elétricas. Dessa forma, controladores, sensores e módulos eletrônicos podem comandar outros circuitos, desde que a tensão da bobina e a capacidade dos contatos sejam compatíveis.

Por isso, o relé Schrack PPI é uma alternativa adequada para projetos que exigem organização, rastreabilidade e precisão na manutenção. Entretanto, a tensão da bobina, o pinout, a configuração dos contatos e a corrente de comutação devem ser confirmados no datasheet oficial.

Características do Relay Schrack PPI V23092-S1024-A301

O relé TE Connectivity 1956024-4 utiliza uma bobina para movimentar mecanicamente seus contatos. Assim, o circuito pode abrir, fechar ou alternar conforme a configuração específica do produto.

Identificação do produto

• Produto: Relay Schrack PPI V23092-S1024-A301;
• Fabricante associado: TE Connectivity / Schrack;
• Código: 1956024-4;
• Família: Schrack PPI;
• Tipo: relé eletromecânico;
• Aplicações: automação, controle, sinalização e comutação de circuitos;
• Uso provável: painéis, máquinas e equipamentos eletromecânicos.

Além disso, o código completo pode ser utilizado em projetos elétricos, listas de materiais, cotações, pedidos de compra e registros de manutenção.

Funcionamento eletromecânico

Primeiramente, o circuito de comando aplica tensão à bobina. Em seguida, a bobina cria um campo magnético que movimenta o mecanismo interno.

Como resultado, os contatos alteram o estado do circuito controlado. Depois, quando a bobina é desenergizada, os contatos retornam à posição prevista pelo projeto, caso o modelo não seja retentivo.

Consequentemente, o relé pode separar funcionalmente o circuito de comando do circuito de carga. Contudo, o nível de isolamento e a configuração elétrica precisam ser confirmados na documentação oficial.

Especificações para validação

Antes da compra, confirme:

• tensão nominal da bobina;
• tipo de corrente da bobina;
• resistência e potência da bobina;
• tensão de acionamento e desoperação;
• quantidade e configuração dos contatos;
• corrente e tensão máximas de comutação;
• capacidade para cargas resistivas e indutivas;
• pinagem;
• dimensões;
• método de montagem;
• compatibilidade com soquete ou base;
• temperatura de operação;
• tensão de isolamento;
• certificações e normas aplicáveis.

Portanto, não selecione o componente apenas pelo nome comercial. Em vez disso, compare todas as características com os requisitos do seu projeto.

Benefícios para automação, máquinas e painéis de controle

O Relay Schrack PPI V23092-S1024-A301 facilita a comunicação elétrica entre circuitos de controle e cargas. Como resultado, o painel pode alcançar maior organização e o sistema pode se tornar mais simples de testar e manter.

Separação entre comando e carga

O relé permite que um sinal de controle acione um circuito separado. Dessa maneira, um CLP, sensor ou módulo eletrônico não precisa conduzir diretamente toda a corrente da carga.

Além disso, essa separação pode ajudar a proteger a lógica de comando contra as características elétricas do circuito acionado. Assim, o componente pode ser aplicado em:

• painéis de comando;
• máquinas industriais;
• módulos de interface;
• circuitos de sinalização;
• sistemas de intertravamento;
• equipamentos de automação;
• dispositivos eletromecânicos.

Comutação flexível

Dependendo da configuração dos contatos, o relé pode realizar funções de acionamento, seleção, sinalização e intertravamento.

Por exemplo, ele pode ser utilizado para controlar estados elétricos, comandar interfaces ou acionar dispositivos intermediários. Entretanto, essa flexibilidade depende da configuração real do modelo.

Por isso, consulte o esquema elétrico antes de definir a aplicação dos contatos normalmente abertos, normalmente fechados ou reversíveis.

Manutenção mais rápida

A identificação pelo código 1956024-4 facilita a localização da peça correta. Consequentemente, a equipe reduz o risco de instalar uma variante com tensão, pinagem ou capacidade diferentes.

Além do mais, a referência completa simplifica:

• a atualização dos desenhos elétricos;
• o controle de peças sobressalentes;
• a investigação de falhas;
• a compra de reposições;
• a inspeção dos painéis;
• a padronização das máquinas.

Maior organização do painel

Quando o relé é corretamente documentado, a equipe consegue relacionar a bobina e os contatos às respectivas funções do circuito.

Dessa forma, medições, testes de continuidade e diagnósticos podem ser realizados com maior objetividade. Como consequência, a manutenção tende a ser mais previsível.

Aplicação em cargas industriais

O relé pode ser avaliado para diferentes circuitos de comando. No entanto, motores, válvulas, solenoides e contatores são cargas indutivas e podem gerar picos de tensão.

Por esse motivo, talvez seja necessário utilizar um diodo de roda livre, circuito RC, varistor ou outro dispositivo de supressão. Assim, os contatos podem receber maior proteção durante a comutação.

Diferenciais do Schrack PPI V23092-S1024-A301

O diferencial do relé Schrack PPI V23092-S1024-A301 está na identificação específica, na função de interface eletromecânica e na possibilidade de integração a sistemas industriais que exigem componentes rastreáveis.

Código completo para reposição

A referência 1956024-4 deve acompanhar o nome V23092-S1024-A301 em toda a documentação. Dessa forma, sua empresa evita confundir esse produto com outras variantes da família Schrack PPI.

Além disso, a diferença entre S1024 e A1024 pode representar uma alteração elétrica ou construtiva. Portanto, os modelos não devem ser considerados equivalentes sem uma comparação técnica.

Verifique, principalmente:

• tensão da bobina;
• configuração dos contatos;
• pinagem;
• corrente de comutação;
• dimensões;
• material dos contatos;
• método de montagem;
• isolamento;
• certificações.

Interface para sistemas de controle

Enquanto o controlador fornece o sinal, o relé comuta o circuito correspondente. Assim, o componente pode funcionar como uma ponte entre a eletrônica de comando e a carga elétrica.
