Descrição

Filtro EMI FN3258-42-33: reduza ruídos e aumente a estabilidade dos seus sistemas industriais

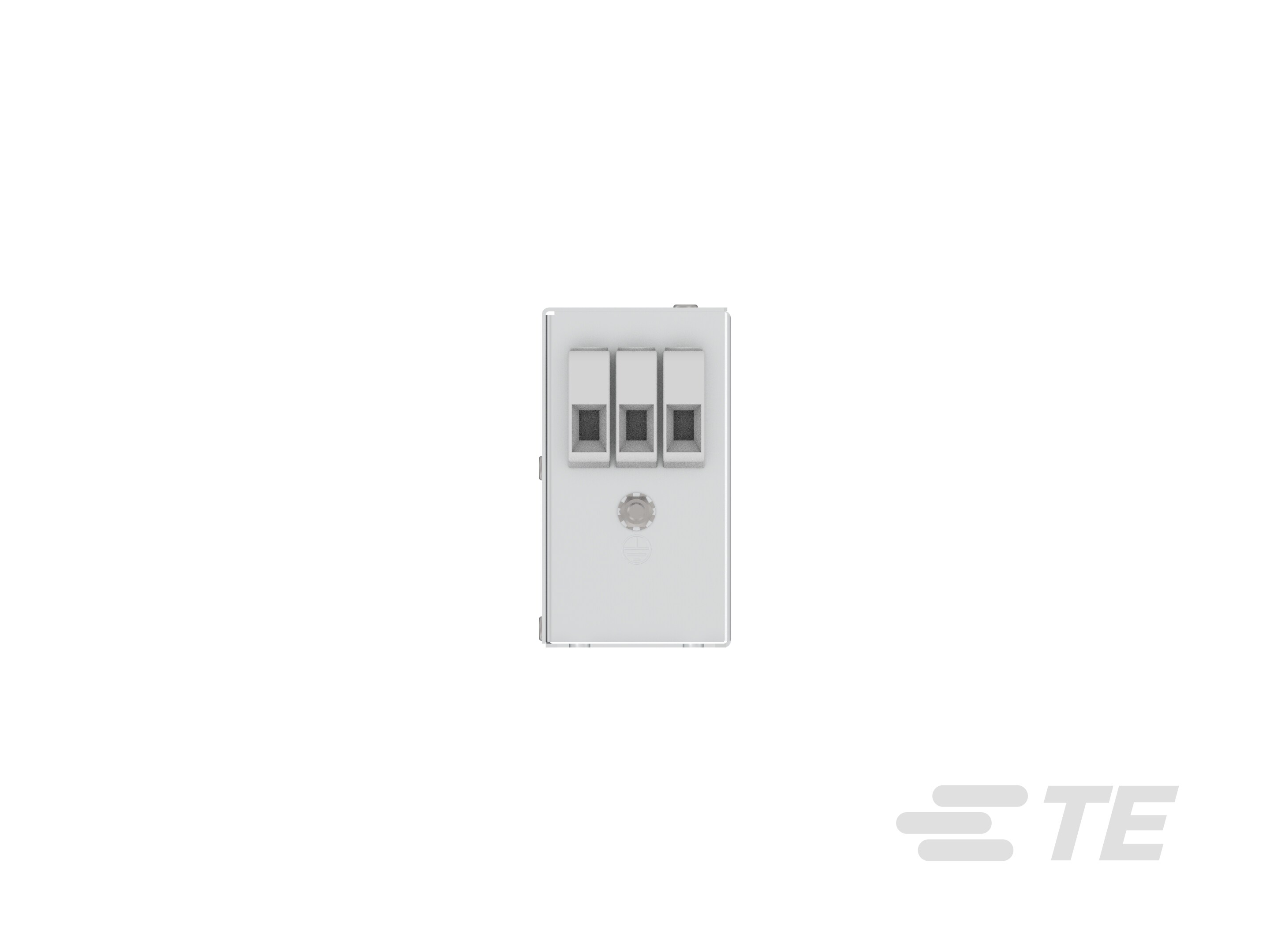

O S IND EMI Filter FN3258-42-33, associado à referência TE Connectivity 802109-SF, é um filtro EMI/RFI industrial da família FN3258, desenvolvido para ajudar a reduzir interferências eletromagnéticas conduzidas em sistemas de alimentação.

Por isso, o filtro EMI FN3258-42-33 pode ser utilizado em projetos com inversores de frequência, acionamentos de motores, fontes industriais, conversores, servodrives e painéis de automação.

Durante o funcionamento, esses equipamentos realizam comutações rápidas. Como consequência, podem produzir ruídos de alta frequência que circulam pelos cabos de alimentação e alcançam outros dispositivos conectados à mesma rede.

Dessa forma, a utilização de um filtro EMI corretamente dimensionado ajuda a controlar uma das principais rotas de propagação dessas interferências. Além disso, o componente pode contribuir para uma operação mais previsível em ambientes industriais com diversos equipamentos eletrônicos.

A referência FN3258-42-33 identifica uma variante específica da família FN3258. Entretanto, o trecho “42” pode indicar uma corrente nominal de 42 A, enquanto o significado do código “33” precisa ser confirmado na documentação oficial do fabricante.

Importante: confirme a tensão, a corrente, a configuração de fases, a corrente de fuga, a curva de atenuação, as dimensões e o significado completo do código antes da instalação.

Características do filtro EMI FN3258-42-33

O FN3258-42-33 oferece uma solução direcionada ao controle de interferências eletromagnéticas conduzidas. Assim, ele pode integrar painéis elétricos, máquinas automatizadas e equipamentos que utilizam eletrônica de potência.

Informações principais do produto

• Produto: S IND EMI Filter;
• Modelo: FN3258-42-33;
• Família: FN3258;
• Referência associada: 802109-SF;
• Fabricante associado: TE Connectivity;
• Tipo: filtro EMI/RFI industrial;
• Função provável: atenuação de ruídos conduzidos;
• Corrente sugerida pela nomenclatura: possível classificação de 42 A;
• Aplicações prováveis: inversores, fontes, conversores, acionamentos e painéis industriais.

Em primeiro lugar, inversores, fontes chaveadas e conversores produzem comutações elétricas durante a operação. Como resultado, essas comutações podem gerar componentes de alta frequência na alimentação.

Em seguida, essas interferências podem se propagar pelos cabos e alcançar CLPs, sensores, módulos de comunicação e circuitos de controle. Nesse cenário, o filtro ajuda a atenuar os ruídos dentro da faixa de frequência para a qual foi projetado.

Consequentemente, o FN3258-42-33 pode contribuir para uma separação mais eficiente entre a fonte de interferência e os demais equipamentos conectados à rede.

Validação técnica antes da compra

Antes de especificar o produto, confirme:

• tensão nominal;
• corrente nominal;
• número de fases;
• presença de neutro;
• frequência da rede;
• corrente de fuga;
• curva de atenuação;
• faixa de frequência;
• esquema elétrico;
• tipo de terminal;
• seção máxima dos condutores;
• dimensões;
• método de montagem;
• faixa de temperatura;
• compatibilidade com o sistema de aterramento;
• significado exato do código “33”.

Portanto, o código comercial deve ser utilizado junto com o datasheet oficial, o desenho mecânico e os requisitos elétricos da aplicação.

Dessa maneira, sua equipe reduz o risco de selecionar uma variante incompatível com a rede, a carga ou o espaço disponível no painel.

Benefícios para inversores, fontes e painéis de automação

O filtro EMI FN3258-42-33 ajuda a limitar a propagação de ruídos conduzidos na alimentação. Por isso, ele pode contribuir para maior estabilidade em sistemas industriais que reúnem equipamentos de potência, controle e comunicação.

Redução da propagação de ruídos

Inversores de frequência e acionamentos de motores podem gerar interferências durante o chaveamento. Como consequência, o ruído pode circular pela rede e alcançar outros equipamentos do painel.

Ao utilizar um filtro EMI corretamente dimensionado, o projetista ajuda a limitar essa propagação. Assim, o componente pode contribuir para proteger circuitos como:

• CLPs;
• sensores;
• módulos de entrada e saída;
• relés;
• controladores;
• instrumentos de medição;
• equipamentos de comunicação;
• circuitos eletrônicos sensíveis.

Além disso, a filtragem pode complementar a separação física entre cabos de potência, controle e sinal.

Menor risco de falhas intermitentes

Interferências eletromagnéticas podem causar sintomas difíceis de reproduzir. Por exemplo, o equipamento pode apresentar perda de comunicação, leituras instáveis, resets inesperados ou alarmes sem causa aparente.

Nesse caso, o FN3258-42-33 pode ajudar a reduzir uma das possíveis rotas de entrada do ruído. Consequentemente, a equipe técnica pode investigar o sistema com mais objetividade e reduzir o tempo gasto em diagnósticos.

Entretanto, o filtro não elimina automaticamente todas as causas de falha. Por isso, também é necessário avaliar aterramento, blindagem, roteamento dos cabos, qualidade da alimentação e possíveis fontes externas de interferência.

Maior previsibilidade operacional

Quando o filtro é compatível com a frequência e a intensidade do ruído, ele pode apoiar o funcionamento de equipamentos sensíveis. Dessa forma, o sistema pode apresentar:

• menor propagação de interferências;
• sinais mais estáveis;
• menos interrupções inesperadas;
• comissionamento mais previsível;
• manutenção mais objetiva;
• melhor convivência entre potência e controle.

Além disso, ao reduzir uma fonte de interferência, a equipe consegue identificar com mais facilidade outros problemas elétricos presentes na instalação.

Apoio à compatibilidade eletromagnética

O filtro RFI industrial FN3258-42-33 pode fazer parte de uma estratégia completa de EMC. No entanto, ele não substitui fusíveis, disjuntores, DPS, reatores de linha, filtros de harmônicas ou dispositivos específicos para sinais.

Para obter melhores resultados:

• instale o filtro próximo ao equipamento protegido;
• mantenha os cabos de entrada e saída separados;
• utilize um aterramento curto e de baixa impedância;
• evite trajetos paralelos longos;
• siga o esquema elétrico oficial;
• dimensione corretamente cabos e terminais.

Dessa forma, a instalação aproveita melhor a capacidade de atenuação do componente e reduz os efeitos de acoplamentos indesejados.

Diferenciais do filtro FN3258-42-33 TE Connectivity

O principal diferencial do S IND EMI Filter FN3258-42-33 é sua aplicação direcionada ao controle de interferências conduzidas em sistemas industriais.

Solução específica para ruídos conduzidos

O produto atua sobre interferências eletromagnéticas conduzidas dentro da faixa de desempenho especificada. Enquanto um disjuntor protege contra sobrecorrentes, o filtro EMI trabalha na atenuação de ruídos elétricos.

Da mesma forma, o componente exerce uma função diferente da realizada por um DPS, um filtro de harmônicas ou um transformador isolador. Portanto, ele deve ser selecionado quando o problema está relacionado à propagação de ruídos pela alimentação.

Referência rastreável

O código completo FN3258-42-33 facilita a identificação durante a cotação, o projeto, a montagem e a reposição. Além disso, a referência 802109-SF ajuda a diferenciar essa variante de outros modelos da família FN3258.

Consequentemente, a empresa reduz o risco de substituir o componente por uma versão com corrente, tensão, terminais ou desempenho diferentes.

Aplicação em diferentes sistemas industriais

O filtro pode ser avaliado para aplicações com:

• inversores de frequência;
• acionamentos de motores;
• servodrives;
• conversores de potência;
• fontes industriais;
• máquinas automatizadas;
• painéis de controle;
• sistemas de movimento;
• linhas de produção;
• equipamentos com eletrônica sensível.

Porém, a aplicação definitiva depende da compatibilidade elétrica, mecânica e ambiental. Por isso, confirme todos os parâmetros técnicos no documento oficial antes de concluir a compra.

Especificação mais segura

Antes de adquirir o produto:

1. Primeiramente, confirme o código completo FN3258-42-33.
2. Em seguida, verifique se o trecho “42” corresponde a 42 A.
3. Depois, identifique o significado exato do sufixo “33”.
4. Além disso, compare a tensão do filtro com a tensão da rede.
5. Também, confirme o número de fases e a presença de neutro.
6. Logo depois, verifique a corrente de fuga admissível.
7. Por fim, analise a curva de atenuação, o esquema elétrico e as dimensões.

Assim, sua equipe aumenta a segurança da especificação e reduz o risco de incompatibilidades durante a montagem.

Finalmente, reduza a propagação de ruídos elétricos e aumente a estabilidade dos seus sistemas industriais com o filtro EMI FN3258-42-33.
