Descrição

Filtro EMI FN2070-25-08: reduza interferências e aumente a estabilidade dos equipamentos industriais

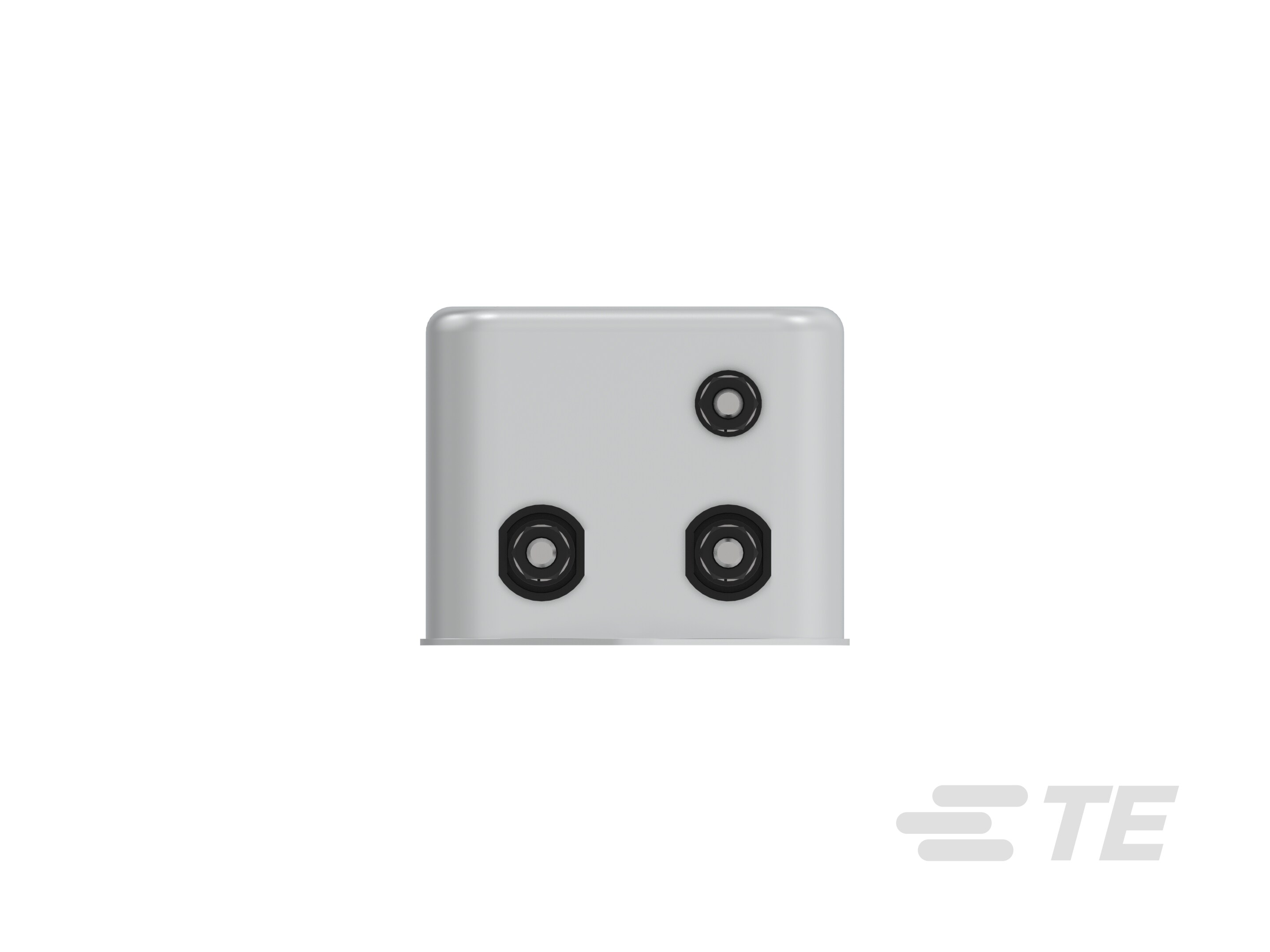

O S IND EMI Filters PPI FN2070-25-08, código TE Connectivity 801263-SF, é uma solução desenvolvida para reduzir interferências eletromagnéticas conduzidas em máquinas, painéis, inversores, fontes de alimentação e sistemas de automação industrial.

Além disso, a referência FN2070-25-08 pode indicar uma variante da família FN2070 associada a uma corrente nominal de 25 A. Entretanto, a tensão, a configuração elétrica, a atenuação e o significado do sufixo “08” devem ser confirmados no datasheet oficial.

Na prática, o filtro EMI ajuda a controlar ruídos elétricos que podem provocar falhas intermitentes, perda de comunicação e instabilidade em módulos eletrônicos. Por isso, ele pode ser uma escolha adequada para projetos que exigem maior confiabilidade e compatibilidade eletromagnética.

Características do filtro EMI FN2070-25-08

O filtro EMI industrial FN2070-25-08 atua sobre interferências presentes nas linhas de alimentação. Dessa forma, ele pode ser integrado a equipamentos que geram ou recebem ruídos elétricos durante a operação.

Identificação do produto

• Produto: S IND EMI Filters PPI FN2070-25-08;
• Código TE Connectivity: 801263-SF;
• Família: FN2070;
• Categoria: filtro EMI/RFI industrial;
• Aplicação provável: redução de interferências conduzidas;
• Corrente sugerida pela nomenclatura: possível versão de 25 A;
• Uso provável: máquinas, painéis, inversores, fontes e sistemas de automação.

Além disso, o código completo facilita a identificação do componente em projetos, cotações, listas de materiais, manutenções e pedidos de reposição.

Funcionamento do filtro EMI

Um filtro EMI utiliza elementos elétricos, como indutores e capacitores, para atenuar ruídos de alta frequência presentes na alimentação. Assim, ele pode reduzir a circulação de interferências entre a rede elétrica e o equipamento.

Da mesma forma, o filtro pode ajudar a limitar a propagação de ruídos gerados internamente pelo próprio equipamento. Consequentemente, outros dispositivos conectados à mesma rede podem ficar menos expostos a interferências.

Contudo, o filtro não elimina sozinho todos os problemas de compatibilidade eletromagnética. Por isso, também é necessário avaliar o aterramento, a blindagem, a separação dos cabos e o layout do painel.

Especificações que devem ser confirmadas

Antes de comprar o FN2070-25-08, confirme:

• tensão nominal;
• corrente nominal;
• frequência de operação;
• número de fases;
• corrente de fuga;
• atenuação em modo comum;
• atenuação em modo diferencial;
• faixa de frequência;
• configuração de entrada e saída;
• tipo de conexão;
• torque de aperto;
• dimensões;
• método de montagem;
• faixa de temperatura;
• necessidade de fusível externo;
• compatibilidade com dispositivos diferenciais;
• certificações e normas aplicáveis.

Portanto, mesmo que a nomenclatura sugira 25 A, a seleção correta depende também da tensão, da temperatura, da ventilação e do tipo de carga.

Benefícios para máquinas, painéis e automação industrial

O filtro de interferência eletromagnética FN2070-25-08 pode melhorar o ambiente elétrico do equipamento. Como resultado, os sistemas eletrônicos podem operar com maior estabilidade, desde que o filtro seja dimensionado e instalado corretamente.

Redução de interferências conduzidas

O principal objetivo do filtro EMI é atenuar ruídos que percorrem os condutores de alimentação. Consequentemente, ele pode reduzir interferências produzidas por inversores, motores, fontes chaveadas, conversores, contatores e relés.

Dessa maneira, o equipamento pode interferir menos em outros dispositivos conectados à mesma rede elétrica.

Maior estabilidade dos sistemas eletrônicos

Ruídos elétricos podem afetar sensores, controladores, instrumentos e sistemas de comunicação. Por isso, a utilização de um filtro adequado pode ajudar a reduzir:

• falhas intermitentes;
• reinicializações inesperadas;
• perda de comunicação;
• leituras instáveis;
• acionamentos indevidos;
• alarmes sem causa aparente;
• erros em módulos eletrônicos.

Além disso, uma alimentação com menor nível de ruído pode favorecer o funcionamento de circuitos sensíveis.

Entretanto, o resultado final depende da origem do ruído, do caminho de acoplamento, do aterramento e do projeto completo da instalação.

Melhor compatibilidade eletromagnética

Ao reduzir emissões conduzidas, o filtro pode contribuir para o atendimento aos requisitos de compatibilidade eletromagnética, também conhecidos como EMC.

Para isso, ele pode ser integrado a uma solução que inclua:

• aterramento funcional;
• equipotencialização;
• blindagem;
• separação entre cabos de potência e sinal;
• organização interna do painel;
• ferrites;
• supressores de transientes;
• controle dos cabos de motor.

Assim, o FN2070-25-08 pode participar de uma estratégia mais ampla para controlar interferências industriais.

Manutenção mais previsível

Quando o filtro é documentado por seu código completo, a equipe consegue identificar o componente instalado com maior precisão. Dessa forma, torna-se mais simples localizar a peça correta, atualizar a documentação e controlar o estoque técnico.

Além do mais, a referência 801263-SF facilita a investigação de falhas e a aquisição de reposições compatíveis.

Diferenciais do FN2070-25-08 TE Connectivity

O diferencial do S IND EMI Filters PPI FN2070-25-08 está na aplicação dedicada ao controle de EMI. Além disso, o código específico 801263-SF facilita a rastreabilidade do componente em projetos industriais.

Solução específica para controle de EMI

O FN2070-25-08 não deve ser confundido com um dispositivo convencional de proteção elétrica. Enquanto um disjuntor atua contra sobrecorrente, o filtro EMI trabalha para atenuar interferências conduzidas na alimentação.

Por isso, sua seleção deve considerar a faixa de frequência do ruído, o tipo de interferência, a impedância do sistema e a forma correta de instalação.

Possível capacidade de 25 A

Caso a corrente nominal de 25 A seja confirmada, o modelo poderá ser adequado a determinados equipamentos industriais com maior demanda elétrica.

Entretanto, essa capacidade depende também da tensão de operação, da temperatura interna, da ventilação, da seção dos cabos e do tipo de carga.

Dessa maneira, a corrente nominal não deve ser analisada isoladamente.

Código preciso para compra e reposição

A referência 801263-SF ajuda a diferenciar o produto de outras variantes da família FN2070. Consequentemente, sua empresa reduz o risco de adquirir um filtro com corrente, tensão, configuração ou desempenho diferentes.

Além disso, o código pode ser utilizado em:

• listas técnicas;
• projetos elétricos;
• pedidos de compra;
• registros de manutenção;
• inventários;
• documentação de máquinas;
• processos de homologação.

Instalação integrada ao projeto EMC

O desempenho do filtro não depende apenas do componente. Por esse motivo, também é necessário considerar a posição de instalação, o comprimento dos cabos, a separação entre entrada e saída e a conexão ao aterramento funcional.

Quando esses fatores são tratados em conjunto, o filtro tende a apresentar resultados mais consistentes na aplicação industrial.
