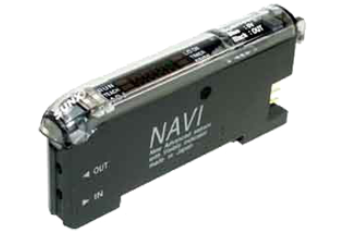

SENSE – Amplificador Óptico Digital para Fibra FX‑301P (Saída PNP)

Amplificador digital SENSE FX‑301P para sensores de fibra óptica com saída PNP

O SENSE FX‑301P é um amplificador digital para fibra óptica da série FX‑300. Ele foi desenvolvido para quem precisa de detecção rápida, precisa e em espaços muito reduzidos. Em vez de um sensor único, você conecta a fibra óptica adequada à aplicação e o FX‑301P faz todo o processamento do sinal.

Além disso, o equipamento aceita fibras barreira (through‑beam) e refletivas, inclusive modelos miniatura e coaxiais. Dessa forma, apenas a ponta da fibra vai até a área crítica da máquina, enquanto o amplificador fica protegido no painel. O FX‑301P trabalha com 12 a 24 Vcc, possui saída PNP coletor aberto até 100 mA e permite configurar Light‑ON ou Dark‑ON por software, sem trocar o modelo. Por isso, a integração com CLPs e módulos de I/O PNP é simples e flexível.

Como o corpo é compacto e próprio para trilho DIN, você instala vários módulos lado a lado, o que ajuda a economizar espaço. Além disso, o display digital de 4 dígitos e os LEDs frontais tornam o ajuste e o diagnóstico muito mais rápidos e seguros.

Modos de resposta ultrarrápidos, ajuste digital de sensibilidade e temporizações integradas

Modos de velocidade e alcance

O FX‑301P oferece diversos modos de resposta, o que permite ajustar o equilíbrio entre velocidade e alcance. Entre os principais, destacam‑se:

• H‑SP (High‑Speed) – tempo de resposta em torno de 65 µs, ideal para peças muito pequenas e linhas de alta velocidade.
• FAST – cerca de 150 µs, com boa combinação entre rapidez e estabilidade.
• STD (Standard) – aproximadamente 250 µs, indicado para presença e contagem em aplicações gerais.
• S‑D (Super Delicate) – também em torno de 250 µs, mas otimizado para detecções delicadas, por exemplo com objetos translúcidos.
• LONG – algo em torno de 2 ms, pensado para maior alcance de detecção com a fibra.

Assim, você escolhe o modo mais adequado ao tipo de máquina, à distância até a peça e à velocidade da linha. Dessa forma, o sistema evita tanto falsos disparos quanto perdas de eventos importantes.

Ajuste digital de sensibilidade com display de 4 dígitos

O ajuste de sensibilidade é totalmente digital. O FX‑301P possui um display LED de 4 dígitos, que mostra o nível de luz recebida e os parâmetros de configuração. Por meio das teclas frontais, o usuário pode:

• executar full‑auto ajuste, que calibra o ponto de disparo automaticamente;
• aplicar um ajuste limite, garantindo um limiar de segurança;
• selecionar sensibilidade máxima, quando se precisa de maior alcance;
• fazer ajuste manual fino, para refinar o ponto de atuação.

Dessa maneira, o técnico consegue “enxergar” a margem de detecção em números. Além disso, ele alinha a fibra com precisão e verifica se o sistema mantém reserva de sinal suficiente mesmo com pequenas variações mecânicas ou de luminosidade.

Funções de temporização e prevenção de interferência

O FX‑301P também traz temporizações internas, que dispensam temporizadores externos em muitas aplicações. Você pode configurar:

• ON‑delay, para atrasar o acionamento da saída e ignorar sinais muito rápidos;
• OFF‑delay, para manter a saída ligada por um tempo após a saída da peça;
• one‑shot, que gera um pulso de duração fixa, independentemente do tempo de passagem.

Em geral, esses tempos vão de 0,5 a 9.999 ms, com passo de 1 ms. Assim, você adapta o comportamento do sensor à lógica do CLP e filtra ruídos mecânicos com facilidade.

Além disso, o FX‑301P conta com prevenção de interferência entre canais. Dessa forma, é possível usar vários amplificadores da série FX‑300 montados lado a lado, mesmo com fibras semelhantes, sem que um canal interfira no outro. Esse recurso é muito útil em máquinas compactas com vários pontos de detecção por fibra, pois mantém a estabilidade de todos os canais.

Construção compacta, conexão rápida e aplicações típicas com fibras ópticas

Corpo para trilho DIN, conexão rápida e ambiente de uso

O FX‑301P tem corpo estreito, com cerca de 10 mm de largura, pensado para montagem em trilho DIN. O invólucro é em ABS, com tampa transparente em policarbonato, o que garante boa resistência para uso em painéis. Como os LEDs e o display ficam na frente, a visualização do estado do sensor é simples mesmo em painéis cheios.

A ligação elétrica utiliza um conector de conexão rápida. Você usa cabos prontos da linha FX, com diferentes comprimentos, o que facilita tanto a montagem quanto a substituição. A pinagem segue o padrão: marrom para +V (12–24 Vcc), azul para 0 V (GND) e preto para a saída PNP. Além disso, é possível estender o cabo até cerca de 100 m, desde que você use bitolas adequadas e separe os condutores de linhas de potência.

Como se trata de um amplificador eletrônico de painel, o FX‑301P é recomendado para uso interno. Portanto, é importante instalá‑lo em locais protegidos contra água direta, óleo e poeira muito intensa. Assim, o equipamento mantém estabilidade, boa repetibilidade e longa vida útil.

Aplicações com fibras ópticas em máquinas compactas e alta velocidade

O SENSE FX‑301P se torna extremamente versátil quando trabalha com a fibra certa. Com fibras barreira (through‑beam), você implementa contagem precisa de peças pequenas, detecção em trilhas estreitas e verificação de passagem em alimentadores vibratórios. Já com fibras refletivas ou coaxiais, o sistema se adapta muito bem a posicionamento fino, detecção de borda e inspeção em espaços mínimos, inclusive com superfícies brilhantes ou translúcidas.

Em máquinas de embalagem, eletrônicos, farmacêuticas, automotivas e linhas de montagem compactas, o FX‑301P permite levar apenas a ponta da fibra ao ponto crítico, mantendo o amplificador no painel ao lado do CLP. Isso simplifica a manutenção, reduz o cabeamento de campo e protege a eletrônica contra ambientes agressivos. Em células robotizadas e cabeçotes especiais, a combinação entre resposta ultrarrápida (até 65 µs) e fibras miniatura garante sincronismo com robôs e atuadores de alta performance.

Com alimentação 12–24 Vcc, saída PNP configurável em Light‑ON/Dark‑ON, modos de resposta de 65 µs a 2 ms, ajuste digital de sensibilidade, temporizações internas e corpo compacto para trilho DIN, o SENSE – SENSOR ÓPTICO FX‑301P se apresenta como uma solução completa para quem busca sensoriamento por fibra óptica de alto desempenho na automação industrial.
