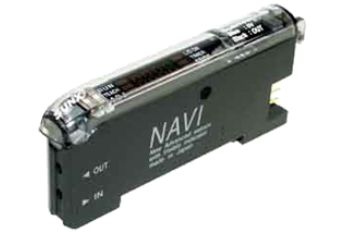

Amplificador digital SENSE FX‑301 para sensores de fibra óptica com saída NPN

O SENSE FX‑301 é um amplificador digital para fibra óptica da família FX‑300, desenvolvido para aplicações que exigem detecção precisa, alta velocidade e instalação em espaços reduzidos. Em vez de um sensor convencional com corpo e lente, ele funciona como o “módulo inteligente” que lê o sinal de uma fibra óptica conectada na frontal do equipamento. Assim, você escolhe a fibra mais adequada à aplicação (barreira, refletiva, coaxial, miniatura, resistente a temperatura, etc.) e o FX‑301 faz o processamento, a indicação e a saída do sinal para o CLP.

Este modelo utiliza saída NPN coletor aberto, compatível com entradas NPN de CLPs e módulos de I/O industriais. Ele opera com alimentação de 12 a 24 Vcc, consome pouca corrente e suporta até 100 mA na saída (com redução quando vários módulos são encadeados). Além disso, permite selecionar Light‑ON ou Dark‑ON via configuração, dispensando a troca de produto quando é necessário inverter a lógica de chaveamento. O corpo estreito, próprio para trilho DIN, facilita a montagem de vários amplificadores lado a lado em painéis compactos, sem sacrificar acessibilidade ao display e às teclas.

Modos de resposta ultrarrápidos, ajuste digital no display e temporizações integradas

Modos de velocidade ajustáveis para cada aplicação

Um dos grandes diferenciais do FX‑301 é a possibilidade de ajustar o tempo de resposta, equilibrando velocidade, estabilidade e alcance de detecção. Dessa forma, o mesmo amplificador atende desde aplicações ultra‑rápidas até situações em que é necessário maior alcance com a fibra. Os principais modos são:

• H‑SP (High‑Speed) – modo de resposta ultrarrápida, indicado para detecção de peças muito pequenas e esteiras de alta velocidade, em que cada microssegundo faz diferença.
• FAST – configuração com tempo de resposta reduzido, porém com um pouco mais de estabilidade em relação ao modo H‑SP, ideal para contagem rápida sem abrir mão de confiabilidade.
• STD (Standard) – modo padrão, pensado para detecção de presença e posicionamento em aplicações gerais, com ótimo compromisso entre alcance e rapidez.
• S‑D (Super Delicate) – ajuste específico para detecções delicadas, como objetos translúcidos, superfícies muito próximas ou variações sutis no feixe de luz.
• LONG – modo de longo alcance, destinado às situações em que você precisa estender ao máximo a distância sensora disponível com a fibra escolhida.

Com essa gama de modos, basta selecionar o perfil de resposta mais adequado ao seu processo. Em linhas de alta produtividade, por exemplo, o H‑SP e o FAST são ideais. Já em aplicações de inspeção mais sensíveis ou com distância maior, os modos S‑D e LONG proporcionam melhor estabilidade.

Ajuste digital de sensibilidade com indicação numérica

O ajuste de sensibilidade do FX‑301 é feito de forma totalmente digital, por meio do display LED de 4 dígitos e das teclas na parte frontal. O display mostra o nível de luz recebido pela fibra e o ponto de disparo configurado, o que dá ao técnico uma visão clara da margem de segurança. Além disso, o amplificador oferece diferentes formas de ajuste, como:

• Full‑auto ajuste, que aprende automaticamente o ponto de comutação a partir das condições “com peça” e “sem peça”.
• Ajuste limite, muito útil para definir um limiar que resista a variações naturais de processo, vibração ou pequenas sujeiras.
• Ajuste de sensibilidade máxima, dedicado a extrair o maior alcance possível da combinação fibre + amplificador.
• Ajuste manual fino, que permite incrementar ou reduzir o limiar em passos pequenos, garantindo um ponto de atuação sob medida.

Graças a esse conjunto de recursos, o comissionamento fica mais rápido e o ajuste mais confiável. Durante a operação, o display numérico facilita o diagnóstico: se a margem entre a leitura e o ponto de disparo começar a diminuir, você percebe isso antes de ocorrerem falhas na detecção.

Temporizações internas e prevenção de interferência entre canais

O FX‑301 incorpora ainda funções de temporização que normalmente exigiriam relés temporizadores externos. Assim, o próprio amplificador consegue adaptar o formato do sinal enviado ao CLP. Entre as temporizações disponíveis, destacam‑se:

• ON‑delay – retarda o acionamento da saída por um tempo ajustável; isso ajuda a ignorar passagens muito rápidas ou vibrações que gerariam pulsos espúrios.
• OFF‑delay – mantém a saída ligada por um período após a saída do objeto do campo de detecção, garantindo um sinal mais longo e fácil de tratar pelo CLP.
• One‑shot – gera um pulso de duração fixa, mesmo que a peça permaneça por mais tempo ou passe rapidamente; dessa forma, o CLP sempre recebe um pulso limpo e padronizado.

Essas temporizações, geralmente configuráveis em uma faixa ampla de milissegundos, permitem adaptar o comportamento do sensor às características mecânicas e eletrônicas da máquina.

Além disso, o FX‑301 oferece função de prevenção de interferência entre canais. Em muitas máquinas compactas, diversos amplificadores FX‑300 são montados lado a lado, com fibras semelhantes saindo para regiões próximas. A função de anti‑interferência coordena internamente a emissão, permitindo que vários canais operem em paralelo sem que um “enxergue” o outro. Assim, é possível concentrar vários pontos de detecção por fibra em pouco espaço, mantendo a estabilidade dos sinais.

Corpo compacto para trilho DIN, conexão rápida e aplicações com fibras ópticas SENSE

Construção, cabeamento e ambiente de uso

O SENSE FX‑301 foi projetado para montagem em trilho DIN, com corpo estreito (em torno de 10 mm de largura), o que viabiliza a instalação de vários módulos em sequência. O invólucro em ABS com tampa em policarbonato oferece boa resistência mecânica para uso em painéis industriais, enquanto o display e os LEDs frontais permitem leitura rápida do status do sensor mesmo em racks mais cheios.

A conexão elétrica utiliza conector de ligação rápida, em vez de cabo fixo. Dessa forma, você usa cabos padronizados da linha FX, com diferentes comprimentos, o que facilita tanto a montagem quanto a eventual substituição em campo. A pinagem segue o padrão industrial para módulos NPN:

• fio marrom: alimentação positiva +V (12–24 Vcc);
• fio azul: 0 V (GND);
• fio preto: saída NPN (coletor aberto).

Em instalações mais complexas, é possível estender o cabo até dezenas de metros, desde que se use bitola adequada e se sigam boas práticas de cabeamento, mantendo o conjunto afastado de cabos de potência e fontes de ruído elétrico. Como se trata de um amplificador eletrônico de painel, o FX‑301 é recomendado para uso interno, em ambientes protegidos contra água direta, névoa de óleo e poeira em excesso, o que assegura maior estabilidade e longa vida útil.

Aplicações típicas com fibras ópticas em máquinas compactas e de alta velocidade

Quando combinado com as fibras ópticas SENSE corretas, o FX‑301 se transforma em uma solução extremamente versátil para diferentes segmentos da automação industrial. Com fibras barreira (through‑beam), por exemplo, você obtém:

• contagem precisa de peças pequenas em esteiras rápidas;
• detecção de passagem em trilhas estreitas e canais de alimentadores vibratórios;
• verificação de presença em pontos em que um sensor convencional não cabe.

Já com fibras refletivas ou coaxiais, o amplificador atende muito bem a:

• posicionamento fino de componentes em gabaritos e dispositivos;
• detecção de borda de filme, papel ou materiais laminados;
• inspeção em espaços mínimos, inclusive com peças brilhantes ou translúcidas.

Em máquinas de embalagem, indústria eletrônica, farmacêutica, automotiva e linhas de montagem compactas, o FX‑301 permite levar apenas a ponta da fibra ao ponto crítico de detecção, mantendo o amplificador no painel junto ao CLP. Isso reduz cabeamento de campo, facilita manutenção e protege a eletrônica contra ambientes mais agressivos. Além disso, em células robotizadas e cabeçotes especiais, a combinação entre resposta rápida, saída NPN confiável e fibras miniatura garante sincronismo com movimentos de robôs e atuadores em alta velocidade.

Com alimentação 12–24 Vcc, saída NPN configurável em Light‑ON/Dark‑ON, modos de resposta ajustáveis, ajuste digital de sensibilidade com display, temporizações integradas e corpo compacto para trilho DIN, o SENSE – SENSOR ÓPTICO FX‑301 se destaca como um amplificador para fibra óptica robusto, flexível e pronto para aplicações de alto desempenho em automação industrial.
