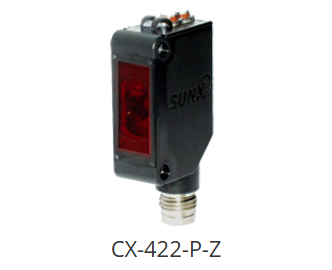

SENSE – Sensor Fotoelétrico Difuso Miniatura CX‑422‑P‑Z com Conector M8

Sensor SENSE CX‑422‑P‑Z difuso miniatura com alcance até 800 mm e saída PNP

O SENSE CX‑422‑P‑Z é um sensor fotoelétrico difuso miniatura da família CX‑400. Ele foi desenvolvido para detecção confiável em pouco espaço e com cabeamento por conector M8 de 4 pinos. O sensor emite luz infravermelha, que reflete no objeto e retorna ao receptor. Quando o alvo entra na área de detecção, o CX‑422‑P‑Z identifica essa mudança e comuta a saída PNP, enviando o sinal diretamente ao CLP ou módulo de I/O.

O modelo trabalha em modo difuso com alcance nominal de 0 a 800 mm, considerando alvo padrão branco de 200 × 200 mm. Assim, ele cobre desde detecções muito próximas até distâncias intermediárias em esteiras e dispositivos de automação. Você ajusta o alcance por meio do potenciômetro de sensibilidade, conforme o tamanho, a cor e a refletividade da peça. Dessa forma, o sensor detecta objetos opacos, translúcidos e, em muitos casos, transparentes, desde que o ajuste seja feito de forma adequada.

Como faz parte da linha miniatura CX‑400, o CX‑422‑P‑Z combina corpo compacto, construção robusta em PBT e grau de proteção IP67. Portanto, ele suporta bem ambientes industriais com poeira, respingos e limpezas periódicas, mantendo a confiabilidade da detecção ao longo do tempo.

Saída PNP 12–24 Vcc, Light‑ON/Dark‑ON e resposta rápida

O CX‑422‑P‑Z opera em 12 a 24 Vcc, com uso típico em sistemas de 24 Vcc. O consumo de corrente é inferior a 20 mA, o que ajuda a preservar a capacidade da fonte de alimentação. A saída PNP em transistor suporta até 100 mA, sendo suficiente para acionar entradas digitais de CLPs, relés de interface e módulos de I/O. Além disso, o circuito conta com proteção contra curto‑circuito na saída e contra inversão de polaridade na alimentação, o que reduz o risco de danos em caso de ligações incorretas.

Outra vantagem importante é a possibilidade de selecionar Light‑ON ou Dark‑ON. No modo Light‑ON, a saída ativa quando o sensor detecta o objeto. Já no modo Dark‑ON, a saída ativa na ausência do alvo. Com isso, você adapta facilmente o comportamento do CX‑422‑P‑Z à lógica do seu projeto, sem trocar de modelo. O tempo de resposta ≤ 1 ms permite que o sensor acompanhe esteiras rápidas, alimentadores e linhas de montagem com alta cadência, garantindo detecção estável mesmo com peças passando em sequência.

O ajuste de sensibilidade é feito por um potenciômetro de 3/4 de volta. Ao aumentar o ganho, o sensor alcança objetos mais distantes ou mais escuros. Ao reduzir, ele diminui a influência de fundos próximos ou superfícies muito reflexivas atrás da peça. Para facilitar essa regulagem, o CX‑422‑P‑Z possui dois LEDs de status. O LED verde indica alimentação e condição de estabilidade. Já o LED laranja mostra quando a saída está energizada. Assim, você acompanha o comportamento do sensor em tempo real e ajusta o ponto de detecção com mais segurança.

Corpo miniatura IP67 e conexão por conector M8 4 pinos

O corpo do CX‑422‑P‑Z é retangular e miniatura, o que facilita a instalação em máquinas compactas, gabaritos e laterais de esteiras. A carcaça em PBT oferece boa resistência mecânica e química. A lente em material acrílico garante boa transmissão de luz e durabilidade, mesmo em uso contínuo. Além disso, a linha CX‑400 conta com suportes e acessórios que simplificam a fixação do sensor em perfis, chapas e estruturas metálicas, organizando o layout da máquina.

O grau de proteção IP67 protege o sensor contra poeira e respingos. Ele também suporta limpezas com jato leve de água, desde que você utilize um cabo M8 adequado e bem vedado. A faixa de temperatura de operação, entre ‑25 °C e +55 °C, cobre a maioria das condições de chão de fábrica. Dessa maneira, o CX‑422‑P‑Z mantém o desempenho mesmo em ambientes com variações moderadas de temperatura e umidade.

A conexão elétrica ocorre através de conector M8 de 4 pinos. A pinagem segue o padrão de sensores PNP:

• Pino 1 (marrom): alimentação positiva (+V).
• Pino 3 (azul): 0 V (GND).
• Pino 4 (preto): saída PNP.
• Pino 2 (branco): função auxiliar, como seleção Light‑ON/Dark‑ON, conforme o esquema do fabricante.

Essa configuração traz várias vantagens. Você pode escolher cabos M8 em diferentes comprimentos, adaptar facilmente o sensor à arquitetura da máquina e, principalmente, substituir o dispositivo com rapidez durante a manutenção. Basta desconectar o cabo e instalar o novo sensor, sem refazer ligações ou crimpar terminais.

Aplicações em esteiras, máquinas de embalagem, linhas de montagem e máquinas compactas

O SENSE CX‑422‑P‑Z se destaca em aplicações que exigem detecção difusa confiável, corpo miniatura e cabeamento modular. Em esteiras transportadoras, o sensor detecta a passagem de caixas, frascos, peças e bandejas dentro do alcance de até 800 mm. Assim, você realiza contagem de itens, controle de fluxo, detecção de acúmulo e acionamento de desviadores ou empurradores. Como o corpo é pequeno, a instalação pode ser feita na lateral, na parte superior ou em suportes compactos, sem interferir no fluxo de produtos.

Em máquinas de embalagem, como flow‑packs, enfardadeiras, cartuchadeiras e rotuladoras, o CX‑422‑P‑Z verifica a presença de embalagens, cartuchos, bandejas e frascos em pontos decisivos do processo. Dessa forma, a máquina só executa enchimento, selagem, corte ou aplicação de rótulo quando o sensor confirma que o produto está na posição correta. Isso reduz falhas, retrabalho e desperdício de material. Em linhas de montagem, o sensor confirma a chegada de componentes ao gabarito, detecta subconjuntos montados e libera operações como prensagem, aparafusamento e testes finais.

O conector M8 torna o CX‑422‑P‑Z especialmente adequado para máquinas modulares, células robotizadas e equipamentos que seguem padrões de cabeamento industrial. Em dispositivos pick‑and‑place, mesas indexadoras e sistemas de movimentação, ele atua como ponto de referência para posição e passagem, ajudando a sincronizar movimentos e ciclos de trabalho. Com alcance difuso de até 800 mm, saída PNP rápida, IP67 e conexão M8, o SENSE – SENSOR FOTOELÉTRICO CX‑422‑P‑Z oferece uma solução compacta, robusta e fácil de integrar para uma grande variedade de aplicações em automação industrial.
