Descrição

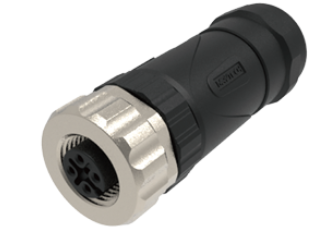

SENSE – Conector Reto M12 Fêmea 4 Pinos para Montagem em Campo CF‑V1R/VT

Conector SENSE M12 fêmea reto, 4 pinos, padrão V1 para sensores industriais

O SENSE CF‑V1R/VT é um conector reto M12 fêmea de 4 pinos, desenvolvido para montagem em campo em sistemas de automação. Ele faz parte da família V1 da SENSE, que segue o padrão M12 4 pinos (código V1), muito utilizado em sensores indutivos, capacitivos, fotoelétricos e magnéticos. Assim, você conecta com segurança sensores com M12 macho 4 pinos a CLPs, módulos de I/O e caixas de junção, mantendo o padrão profissional no cabeamento.

Ao contrário dos modelos com cabo injetado, o CF‑V1R/VT não vem com cabo fixo. Em vez disso, ele oferece terminais internos para ligação do cabo que você escolher. Dessa forma, você pode usar cabos especiais, definir o comprimento exato e adaptar o chicote a cada máquina. Ainda, como o lado M12 segue o padrão V1, a compatibilidade com sensores e dispositivos do mercado permanece garantida.

Corpo M12 fêmea reto, IP67 e desempenho elétrico 250 V / 4 A

O CF‑V1R/VT utiliza um corpo M12 fêmea reto (180°) com rosca metálica M12. Esse formato permite que o cabo siga na mesma direção do sensor ou do dispositivo. Por isso, ele funciona muito bem em montagens em painéis, suportes e superfícies planas com espaço frontal disponível. Além disso, a rosca M12 garante um encaixe firme no conector macho do sensor, o que melhora a resistência a vibração e pequenos impactos.

A linha V1 da SENSE foi projetada para trabalhar com até 250 V e 4 A por contato. Isso significa que o CF‑V1R/VT atende com folga circuitos em 24 Vcc, que são padrão em automação industrial, e ainda suporta tensões mais altas dentro dos limites especificados. Como os contatos internos seguem o padrão M12, a resistência de contato permanece baixa e a conexão elétrica mantém boa confiabilidade ao longo do tempo.

Quando você monta o conector corretamente, com cabo adequado, prensa‑cabo bem apertado e anéis de vedação íntegros, o conjunto alcança grau de proteção IP67. Portanto, o CF‑V1R/VT resiste a poeira, respingos e até imersão temporária em água. Em ambientes industriais, isso é essencial, pois muitas linhas de produção exigem limpeza frequente, contato com fluidos e exposição a partículas sólidas.

Montagem em campo flexível, pinagem padrão e uso com cabos especiais

O grande diferencial do CF‑V1R/VT é a montagem em campo. Primeiro, você abre o conector e passa o cabo pelo prensa‑cabo. Em seguida, prepara os condutores e faz a ligação nos terminais internos, respeitando o esquema de fiação. Depois, basta remontar o corpo do conector, apertar o prensa‑cabo no diâmetro correto e rosquear o M12 no sensor. Com esse processo, você produz chicotes sob medida, sem sobras de cabo enroladas na máquina e sem emendas desnecessárias.

Ele segue a pinagem padrão M12 4 pinos (V1). Normalmente, em cabos de 4 vias, a correspondência é: pino 1 – marrom (+), pino 2 – branco, pino 3 – azul (0 V), pino 4 – preto (sinal). Assim, você mantém a mesma lógica de cores e pinagem usada em chicotes SENSE com cabo injetado, o que simplifica o uso de diagramas elétricos e reduz a chance de erro. Basta seguir o esquema do sensor ou do CLP e repetir a correspondência pino ↔ cor dentro do conector.

Graças a essa flexibilidade, o CF‑V1R/VT é ideal tanto para projetos novos quanto para retrofit. Em novos projetos, você escolhe cabos blindados, arrastáveis ou de alta temperatura, por exemplo, e termina tudo diretamente no conector. Já em máquinas existentes, você pode reaproveitar cabos que já estão passados e apenas substituir conectores antigos ou danificados pelo CF‑V1R/VT, sem precisar refazer todo o cabeamento.

Aplicações em sensores M12 V1, retrofit e instalações sob medida

A série V1 da SENSE foi criada para sensores e dispositivos com conector M12 macho 4 pinos. Por isso, o CF‑V1R/VT se aplica a sensores indutivos, capacitivos, fotoelétricos, magnéticos e diversos dispositivos de posição que usam esse padrão. Com ele, você integra esses sensores ao CLP, a módulos de I/O e a caixas de junção, mantendo um conector M12 robusto e padronizado.

Em muitos casos, você precisa de cabos especiais ou de comprimentos muito específicos. Nesses cenários, chicotes pré‑moldados nem sempre atendem. Com o CF‑V1R/VT, você seleciona o cabo ideal, corta na medida exata e realiza a terminação diretamente no conector, mantendo o padrão M12 da SENSE na ponta. Consequentemente, o cabeamento fica mais organizado e adaptado à realidade da máquina.

Além disso, o CF‑V1R/VT é muito útil em manutenção e retrofit. Quando o cabo está bom, mas o conector M12 foi danificado, você corta a ponta, prepara os fios e instala um novo CF‑V1R/VT. Assim, você recupera o chicote sem trocar todo o cabo e reduz o tempo de parada. Por todos esses motivos, o SENSE – CONECTOR RETO FEMEA M12 4 PINOS CF‑V1R/VT se destaca como uma solução versátil, robusta e confiável para conexões M12 em automação industrial, com total liberdade na escolha do cabo e do comprimento.
