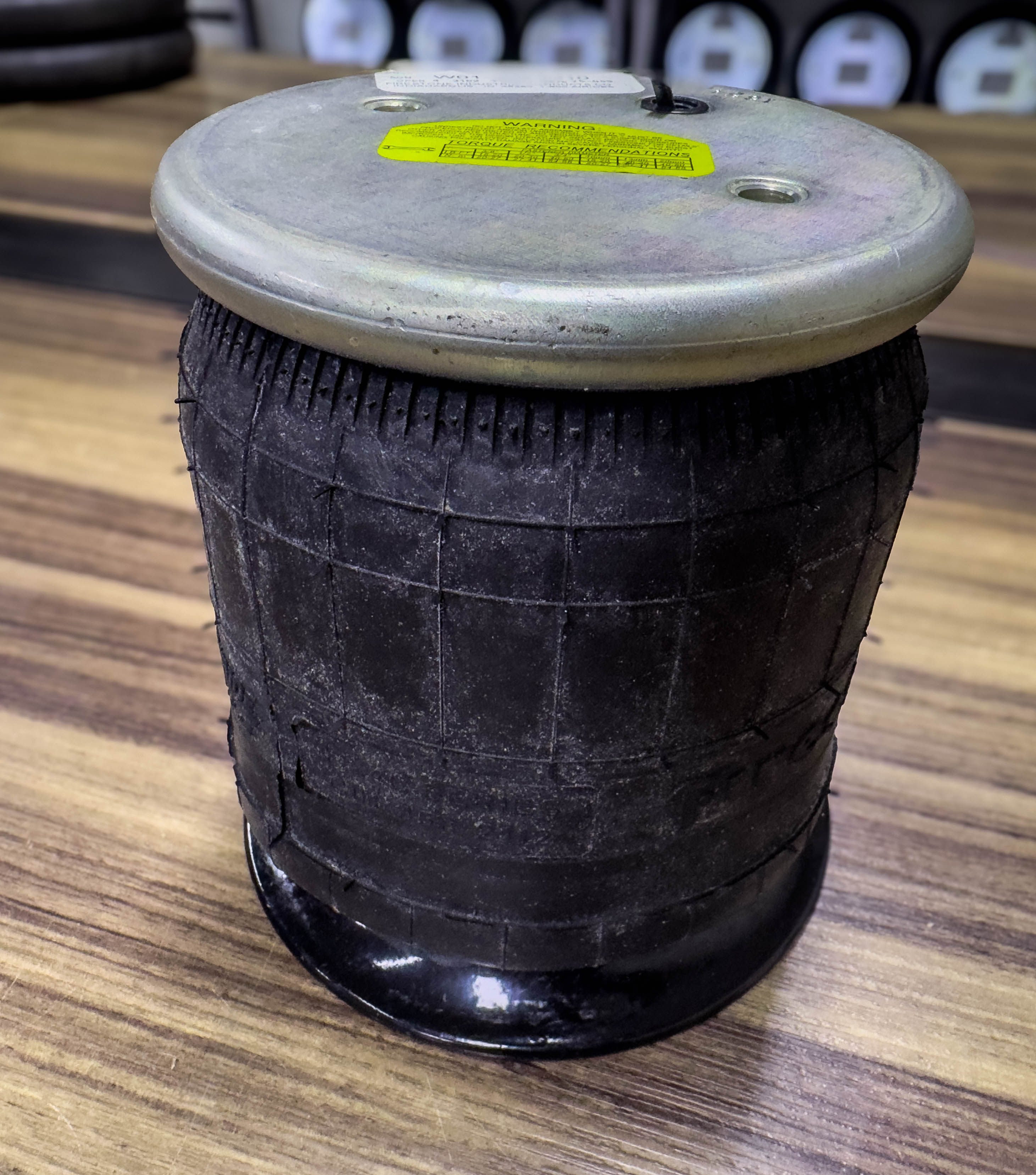

Atuador pneumático Firestone 1T14C-1: potência, precisão e confiabilidade para aplicações industriais

Quando sua máquina precisa de força pneumática confiável, movimento eficiente e alta durabilidade, o atuador Firestone 1T14C-1 oferece uma solução desenvolvida para aplicações industriais exigentes.

Com tecnologia Airstroke™, construção em fole de duas lonas e capacidade de força de até 15,37 kN, o modelo combina desempenho, flexibilidade e instalação compacta. Além disso, o conjunto está disponível com o código W01-358-5310, que identifica a configuração com blind nuts de 1/4 NPT.

Características técnicas do atuador Firestone 1T14C-1

O 1T14C-1 foi projetado para transformar a pressão do ar em força de acionamento, acompanhando a variação de altura da aplicação. Dessa forma, ele pode ser integrado a diferentes máquinas e mecanismos industriais.

Suas principais especificações são:

• Modelo: Firestone 1T14C-1;
• Tipo: atuador pneumático Airstroke™;
• Construção: fole de duas lonas;

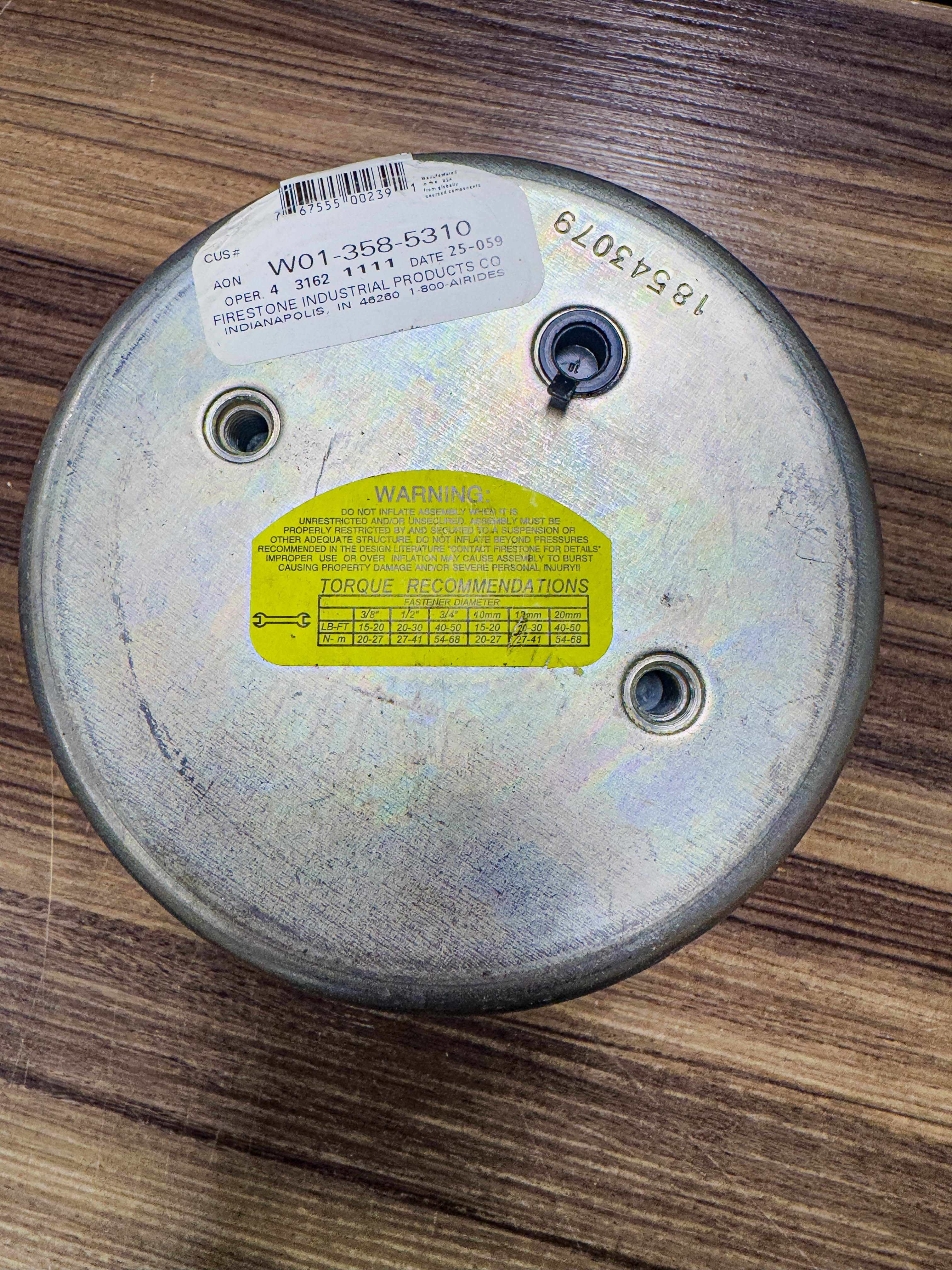

• Código do conjunto: W01-358-5310;
• Configuração: blind nuts de 1/4 NPT;
• Altura mínima: 127 mm;
• Altura máxima: 381 mm;
• Altura de projeto Airmount™: 255 mm;
• Diâmetro externo máximo a 7 bar: 241 mm;
• Diâmetro do corpo: 184 mm;
• Fixação inferior: rosca 1/2-13, com profundidade de 19,1 mm;
• Torque de montagem: 25 Nm;
• Peso aproximado: 2,95 kg;
• Pressão interna mínima para compressão adequada: 0,7 bar;
• Pressão de trabalho apresentada nas tabelas: de 3 a 7 bar.

Além disso, a força do atuador varia conforme a pressão e a altura de operação. Por exemplo, conforme os dados técnicos do catálogo, o 1T14C-1 fornece:

• 5,05 kN a 3 bar e 300 mm de altura;
• 8,39 kN a 5 bar e 300 mm de altura;
• 14,50 kN a 7 bar e 255 mm de altura de projeto;
• 15,37 kN a 7 bar e 160 mm de altura.

Portanto, o dimensionamento deve considerar simultaneamente a carga, a pressão disponível, o curso desejado, a altura de trabalho e as condições de montagem.

Benefícios do atuador pneumático 1T14C-1 para a indústria

O Firestone 1T14C-1 oferece benefícios importantes em comparação com soluções convencionais de atuação. Como não possui haste interna, pistão ou vedações deslizantes, ele reduz diversos pontos de desgaste normalmente encontrados em cilindros pneumáticos tradicionais.

Operação com resposta rápida

Como não utiliza vedações deslizantes, o atuador não apresenta o mesmo atrito de ruptura comum em cilindros convencionais. Consequentemente, sua resposta ao acionamento pneumático pode ser mais imediata e suave.

Menor necessidade de manutenção

O conjunto não exige lubrificação interna e possui menos componentes móveis sujeitos a desgaste. Assim, ele pode contribuir para uma rotina de manutenção mais simples e para a redução de paradas relacionadas à substituição de vedações, hastes ou pistões.

Instalação compacta

O formato do fole permite obter força em uma estrutura com perfil reduzido. Por isso, o modelo é especialmente interessante para máquinas nas quais o espaço disponível é limitado.

Flexibilidade de movimento

O Airstroke™ pode realizar movimento angular de até 30°, dentro das condições recomendadas pelo fabricante. Além disso, sua capacidade de lidar com determinado desalinhamento lateral pode simplificar o projeto de mecanismos e articulações.

Força ajustável pela pressão

A capacidade de atuação pode ser ajustada conforme a pressão pneumática aplicada. Entretanto, é fundamental respeitar os limites de projeto e utilizar os dados da tabela técnica para selecionar a pressão adequada a cada altura.

Aplicações industriais variadas

Por causa de sua construção flexível e de sua faixa de operação, o 1T14C-1 pode ser utilizado em aplicações como:

• Prensas e dispositivos de conformação;
• Sistemas de tensionamento;
• Atuadores de roletes;
• Mesas e plataformas elevatórias;
• Dispositivos de fixação e prensagem;
• Sistemas de transferência;
• Equipamentos de embalagem;
• Máquinas para processamento de papel;
• Mecanismos de parada e posicionamento;
• Dispositivos de acionamento com movimento angular.

Diferenciais do Firestone 1T14C-1 e do código W01-358-5310

O principal diferencial do Firestone 1T14C-1 está na combinação entre força pneumática, construção robusta, curso variável e instalação compacta. Dessa maneira, ele atende projetos que exigem mais flexibilidade do que um cilindro convencional pode oferecer.

A configuração W01-358-5310 identifica especificamente o conjunto com blind nuts de 1/4 NPT. Portanto, esse código facilita a especificação correta do produto em pedidos de compra, reposições, projetos mecânicos e consultas técnicas.

Entre os diferenciais do conjunto, destacam-se:

• Tecnologia Firestone Airstroke™;
• Fole de duas lonas;
• Faixa de altura entre 127 mm e 381 mm;
• Altura de projeto de 255 mm para aplicações Airmount™;
• Força de até 15,37 kN, conforme a condição indicada no catálogo;
• Conexão pneumática de 1/4 NPT na configuração W01-358-5310;
• Peso aproximado de 2,95 kg;
• Possibilidade de versões alternativas com conexão de 3/4 NPT;
• Disponibilidade de versão com bumper, identificada pelo código W01-358-5311;
• Possibilidade de configuração com bead ring, conforme a seleção do conjunto.

Além disso, o catálogo informa que o 1T14C-1 também pode ser considerado para aplicações de isolamento de vibração na altura de projeto de 255 mm. Nessa condição, os dados dinâmicos indicam carga de 5,88 kN a 3 bar, 10,14 kN a 5 bar e 14,50 kN a 7 bar. Ainda assim, cada aplicação deve ser analisada tecnicamente antes da instalação.

Escolha o atuador Firestone 1T14C-1 para o seu projeto

Se você procura um atuador pneumático industrial Firestone, com força ajustável, resposta eficiente, baixa necessidade de manutenção e instalação compacta, o 1T14C-1 código W01-358-5310 é uma alternativa de alto desempenho.

Solicite agora sua cotação do atuador pneumático Firestone 1T14C-1 — código W01-358-5310 — e encontre a configuração adequada para sua máquina, prensa, sistema de movimentação ou dispositivo industrial.

Atenção: o conjunto deve ser instalado com estrutura mecânica adequada, orientação compatível e batentes de compressão e extensão quando necessários. Nunca infle o atuador sem restrição mecânica e jamais ultrapasse as pressões recomendadas pelo fabricante.
